在电路中采用保护接零的措施，可以在最大程度上保障用电安全，那么保护接零的工作原理是什么，在设备“碰壳”时短路电流启动保护装置切断电源，从而保证了人身安全，下面具体来了解下。
保护接零的工作原理
1、保护接零是将设备在正常情况下不带电的金属部分，用导线与系统的零线可靠连接起来的保护方式。
2、保护接零是将电气设备外露的不带电金属外壳、构架等部分与配电网的保护导体包括PE线和PEN线紧密连接起来，在设备“碰壳”时短路电流启动保护装置切断电源，以保证人身安全。
3、保护接零的基本原理是借助接零线使设备漏电形成单相短路，由短路电流促使线路上的过电流保护装置迅速动作，以切断故障设备的电源。在保护接零电网中，保护零线和重复接地还可以限制设备漏电时的对地电压。
4、保护接零只适用于中性点直接接地的低压电网。

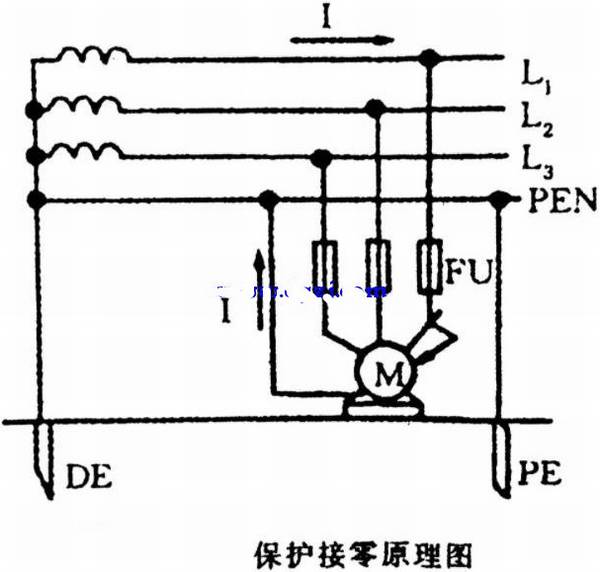

如上图，电气设备正常工作时零线不带电压，由于设备外壳是与电源零线相连，人体触摸设备外壳等于触摸零线，并无触电危险。当电气设备发生“碰壳”故障时，其金属外壳将相线与零线直接接通，单相接地故障遂成为单相短路。由于相线和零线有足够的截面，阻抗很小，就会产生很大的短路电流，从而使保护设备熔断器或自动开关迅速动作，切断故障设备的电源，以确保安全。
