电流互感器接电流表与电压表的实物接线图

电流互感器接电流表与电压表的实物接线图

电流互感器接电流表，电压表时的接线方式。

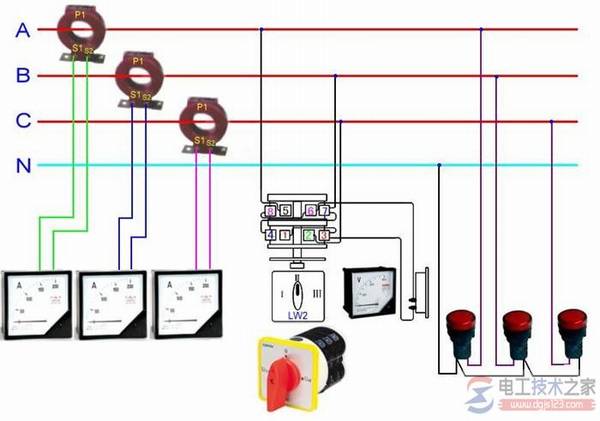

首先，实物接线图：

相关产品说明：电流互感器3台，电流表三只，指示灯三只，电压表一只，LW2万能转换开关一个。
基本的接线方式就是上面这样了。

相关说明：
2 5 7接电源，3、6接电压表
A，B，C相线，A接5，B接7，C接2。知识图中所示接线，一般情况下，任意接，通过旋转开关转换供电压表显示相应两相的电压值即可。
