一例高压电压互感器和电流互感器的接线图

高压电压互感器和电流互感器接线图

电流与电压互感器的规格、品种分为超高压、高压、低压三种，不同变比的互感器的数量和接线方法，主要由供电电压及供电方式来决定。

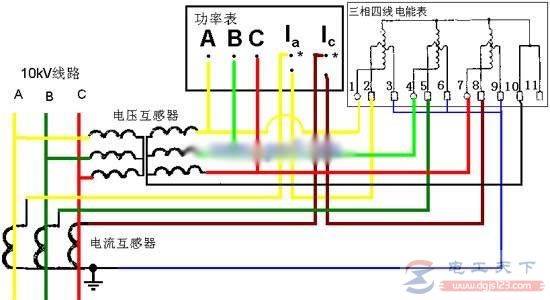

来看一例高压电压互感器与电流互感器的接线图，如下：

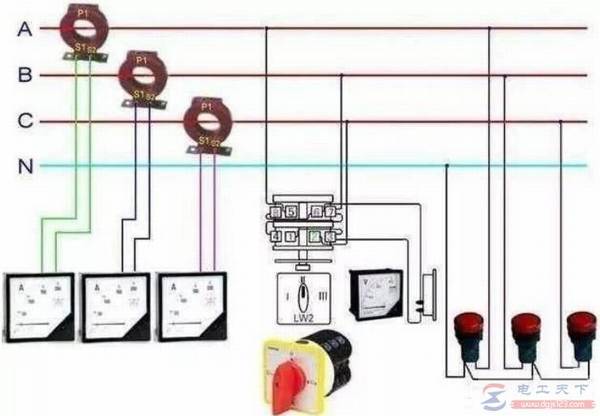

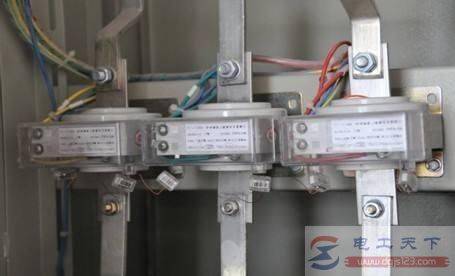

低压系统的常见接线法，ABC每相穿一只电流互感器，为完全星形的接法，分别接入ABC三相电流表。

如下图：

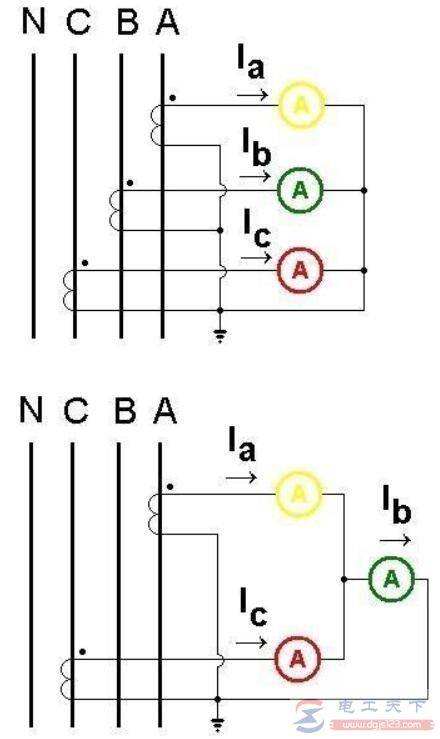

以下是电流互感器的二种不同接法，即星形和不完成星形，可以测出相应的三相电流；其中星形接法很常见，不完全星形可以省掉一只电流互感器。

如图：
