电流互感器伏安特性试验接线图的连接方法，包括试验前，试验中与试验后的方法，试验前，应将电流互感器二次绕组引线和接地线均拆除，试验后，根据试验数据绘出伏安特性曲线。
电流互感器伏安特性试验接线图
试验接线图：

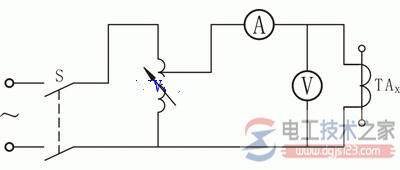

图1，电流互感器伏安特性试验接线图
试验前，应将电流互感器二次绕组引线和接地线均拆除，试验时，一次测开路，从二次侧施加电压，为了读数方便，可预先选取几个电流点，逐点读取相应电压值。
通入的电流或电压以不超过制造厂技术条件的规定为准。当电流增大而电压变化不大时，说明铁芯已饱和，应停止试验。
试验后，根据试验数据绘出伏安特性曲线。 来自：电工技术之家
电流海关其的伏安特性试验，只对继电保护有要求的二次绕组进行。
实测的伏安特性曲线与过去或出厂的伏安特性曲线比较，电压不应有显著降低。若有显著降低，应检查是否存在二次绕组的匝间短路。
