有关补偿导线的使用注意事项，包括补偿导线的选择，与热电偶接线端的接点连接问题，以及补偿导线的使用长度及布线要求等，有需要的朋友参考下。

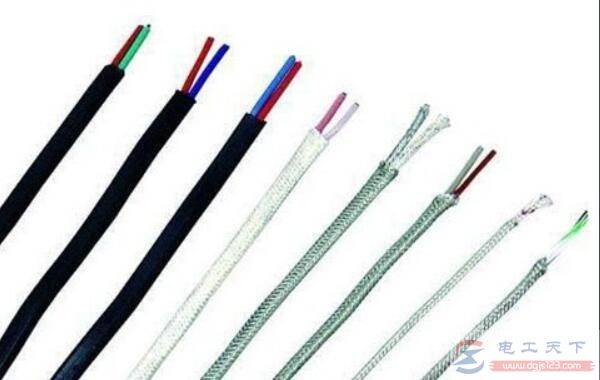

补偿导线的使用注意事项
1、补偿导线的选择
根据所使用的热电偶种类和所使用的场合，来正确选择所适用的补偿导线。
举例：k型偶应选择k型偶的补偿导线，根据使用场合，选择工作温度范围。通常kx工作温度为-20～100℃，宽范围的为-25～200℃。普通级误差为±2.5℃，精密级为±1.5℃。
2、接点连接
与热电偶接线端2个接点尽可能近一点，尽量保持2个接点温度一致。与仪表接线端连接处尽可能温度一致，仪表柜有风扇的地方，接点处要保护不要使得风扇直吹到接点。
3.、使用长度
热电偶的信号很低，为微伏级，若使用的距离过长，信号的衰减和环境中强电的干扰偶合，足可以使热电偶的信号失真，造成测量和控制温度不准确，在控制中严重时会产生温度波动。
根据经验可知，一般使用热电偶补偿导线的长度控制在15米内比较好，如果超过15米，建议使用温度变送器进行传送信号。温度变送器是将温度对应的电势值转换成直流电流传送，抗干扰强。
4、布线
补偿导线布线一定要远离动力线和干扰源。在避免不了穿越的地方，也尽可能采用交叉方式，不要平行。
5、屏蔽补偿导线
为了提高热电偶连接线的抗干扰性，可以采用屏蔽补偿导线。对于现场干扰源较多的场合，效果较好。
但是，一定要将屏蔽层严格接地，否则屏蔽层不仅没有起到屏蔽的作用，反而会增强干扰。
