有关电感式压力传感器的工作原理,电感式压力传感器也称变磁阻式压力传感器,分为变闭隙式和螺管式两种,它由铁芯、衔铁和线圈组成,在压力作用下使衔铁他移(见图7—16)使线圈的电感发生变化而工作。

电感式压力传感器的工作原理

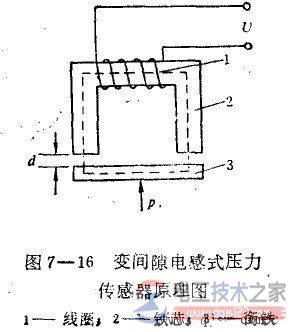

电感式压力传感器也称变磁阻式压力传感器,它是在压力作用下使衔铁他移(见图7—16)使线圈的电感发生变化而工作的,根据其结构形式的不同,可以分为变闭隙式和螺管式两种。图7—16为变间隙电感式压力传感器原理图。

它由铁芯、衔铁和线圈组成。线圈绕在铁芯上,铁芯和衔铁都由硅钢片以玻莫合金等导磁材料制成,可以是整体的,也可以是迭片的、衔铁与铁芯之间的气隙距离为d,由物理学可知,此线圈的电感为:

电感式压力传感器的工作原理与结构组成

电感式压力传感器的工作原理与结构组成

当被测压力p作用于衔铁上,他之移动对,气隙距离d改变,气隙中的磁阻发电变比.从小引起线圈电感的改变.因此,可以通过测量线湖电感的哎化米确定压力的大小。

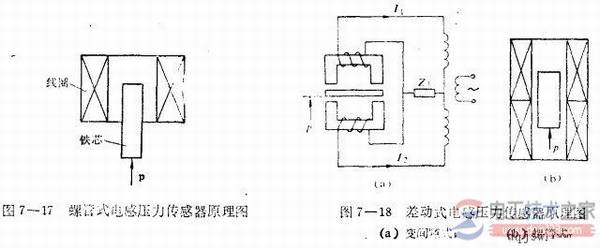

在线圈的中心部分插入一个铁芯,就成了螺管式电感传感器,如图7—17所示.当铁芯在被测压力P作用下沿抽向移时,线圈的电感就发生变化。

电感式压力传感器的工作原理与结构组成

将两只简单电感器完全刘称配置,台用一个活动衔铁(或铁芯),便构成了改动式电感传感器,如图7一18所示。

其中(a)为变间隙式差动电感压力传感器的原理图; (b)为螺管式差动电感压力传感器的原理图。当衔铁〔或铁芯)处于中间位置时,两线圈的电感相等,L1=L2,负载电阻ZL上没电流通过。

当衔铁移动时,一个电感器的气隙增大,另一个则础小,从而使一个线国的电感值减小,而另一个增大,即L1不等L2,于是在负载电阻ZL 上就有电流,而有电压输出.衔铁移动的方向相反,输出电压的极性也反向.这样就可根据输出电压的大小和极性确定被测压力的大小及方向(即正压或负压)。

差动式与简单的电感传感器相比有许多优点,它可提高线性坟、灵敏度,减小环境温度变动引起的误差等。
