电子秤传感器接线图
电子秤传感器怎么接线，称重传感器接线分为两种，一种是四线制，另一种是六线制。四线制称重传感器总共有五根线，一组电源线、一组信号线，另外有一根屏蔽线。

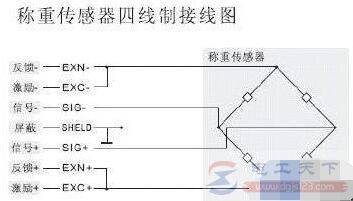

电源线对应的颜色分别为红色和黑色，信号线对应的颜色分别为绿色和白色，接地线是黑粗线，如下图：

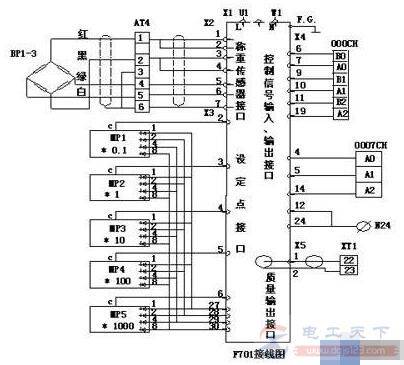

六线制称重传感器总共有七根线，一组电压线，一组信号线，还有一组反馈线和屏蔽线。电源和信号线及屏蔽线的颜色跟四线制的一样，反馈线的颜色分别为蓝色和黄色，如下图：
称重传感器接线盒中的接线端子，有激励正负(EXC+ EXC_)接电源线，有信号正负(SIG+SIG_)接信号线，有反馈正负(EXN+EXN_)接反馈线。
在遇到六线制改四线制时，激励正与反馈正短接，激励负与反馈负短接，其余的接线不变。
正规传感器厂家的产品，只需要看导线颜色就可以辨别清楚了。
红=E+[传感器激励电压+]，黑=E-[传感器激励电压-]，绿=S+[传感器输出信号+]，白=S-[传感器输出信号-]，或者红=E+[传感器激励电压+]，黄=E-[传感器激励电压-]，绿=S+[传感器输出信号+]，蓝=S-[传感器输出信号-]。
具体接线方法：
需要使用万用表测量传感器的阻值，普通传感器激励电压两端是400欧左右，输出信号两端是350欧。如果信号接反，可以对调其导线。
