有关电压互感器在三相电路中的四种接线方式，包括一个单相电压互感器的接线、两个单相电压互感器的V/V形接线、三个单相电压互感器接成Y0/Y0形、一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形）。
电压互感器在三相电路中常用的四种接线方式

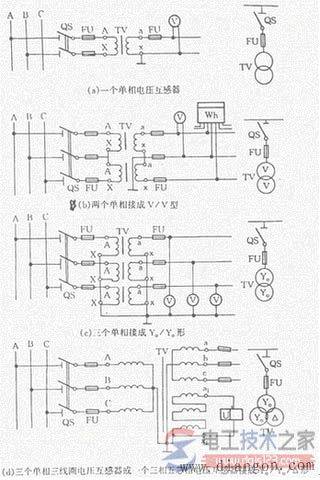

1，一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。
2，两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。如图1（b）。
3，三个单相电压互感器接成Y0/Y0形，如图1（c）。可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
4，一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。

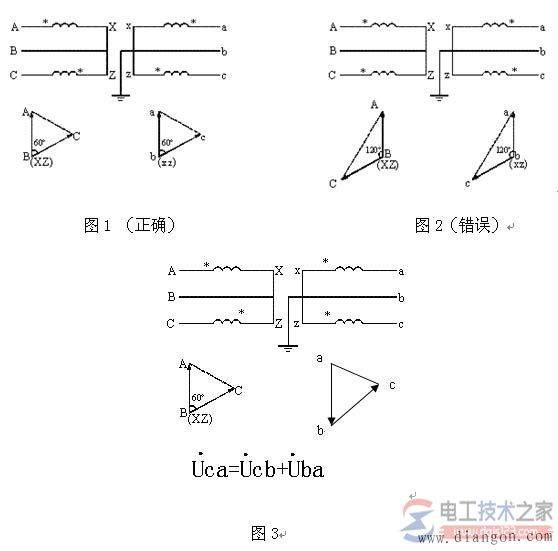

V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
根据ab和ub的线电压可以计算出ca线电压，
。若二次侧ab相接反，从相量图看，则ca线电压变为
。
