电流互感器接线图组成说明

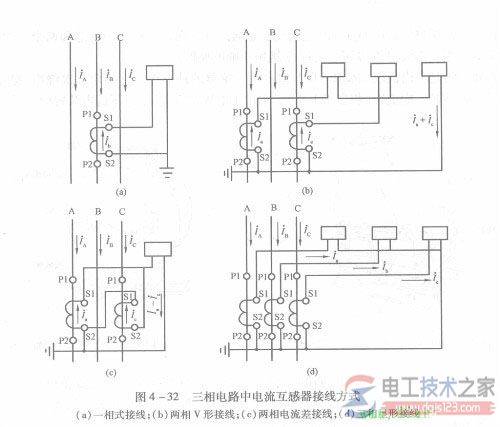

电流互感器在三相电路中的几种常见接线方案，如图：
1、三相星形接线
这种接线方式中的三个电流线圈，正好反映各相的电流．广泛用在负荷一般不平衡的i相四线制系统中，也用在负荷可能不平衡的三相三线制系统中，作三相电流、电能测量及过电流继电保护之用。
2、一相式接线
该接线方式电流线圈通过的电流，反应—次电路相应相的电流。
通常用于负荷平衡的三相电路如低压动力线路中，供测量电流、电能或接过负荷保护装置之用。
3、两相V形接线
该接线方式也称为两相不完全星形接线。在继电保护装置中称为两相两继电器接线。
在中性点不接地的三相三线制电路中，广泛用于测量三相电流、电能及作过电流继电保护之用。两V形接线的公共线上的电流反映的是未接电流互感器那一相的相电流。
4、两相电流差接线
在继电保护装置中，此接线也称为两相一继电器接线。
该接线方式适于中性点不接地的三相三线制电路中作过电流继电保护之用。
该接线方式电流互感器二次侧公共线上的电流量值为相电流的（根号三，注：可能前面显示不出）倍。
