电量隔离传感器的工作原理

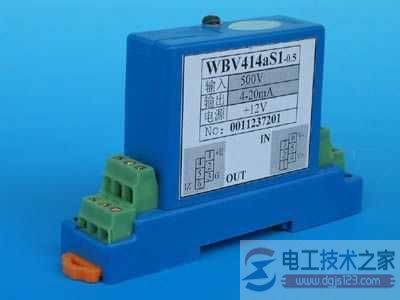

电量隔离传感器/变送器是针对工程中的电量检测(监测)，提高系统的整体抗干扰能力，而研制开发的一种小体积、高性能的电信号量测部件或模块。
电量隔离传感器/变送器可以对现场的大电流、高电压、功率、频率、相角、电度等电参量进行隔离测量和变换，也可以对各种微弱信号(如各种 桥路信号)进行隔离放大和变换，将其调理后，变换成符合国际通用标准的电压、电流、频率等模拟信号或变换成数字量、开关量状态等信号输出。
这些输出信号可 以和传统的指针式仪表相接，也与现代的数字式自控仪表、各种A/D转换器以及计算机系统直接配接，从而可以形成一个组成高可靠的工业检测(监测)或控制系 统。
由于电量隔离传感器在应用中，用户不需做二次开发工作，高电压或大电流信号可 以直接接入产品，（通过端子、插针输入或穿孔方式输入），就可以得到相应的输出信号。因此电量隔离传感器作为信号调理、隔离和变换功能摸块，是工业控制和 数据采集系统中比较理想的变送器产品。
随着科学技术的不断发展，工业控制或检测 (监测)系统对电量隔离传感器的要求也越来越高，特别是在产品的稳定性、检测精度和功能方面。由于数字化产品不论其性能还是功能，如非线性校正和小信号处 理方面，模拟产品是不可比拟的。因此，电量隔离传感器的数字化是一种必然趋势。
以下简单介绍下电量隔离传感器的工作原理，不了解的朋友可以看看。
电量隔离传感器基本工作原理
由于电量隔离传感器产品的被检测对像主要是电流和电压信号，以下重点介绍电流和电压信号的检测原理。
1、交流信号检测原理
交流信号又分为交流电压和电流信号。,图1为交流电流信号的检测原理框图，图2为交流电压信号的检测原理框图，由CT和PT对信号进行隔离，电流为穿孔输入方式，电压为端子接线输入方式。
其中，CT为电流互感器，PT为电压互感器，输出一般为0~5V或4~20mA。
2、直流信号检测原理
直流信号分为直流电压和直流电流，直流电流一般是通过电阻取样，直流电压一般用电阻降压处理。由一个隔离电源向前置放大器供电,隔离原理常用的有两种方案，一种是采用线性光耦隔离技术，一种是采用调制解调技术。
