有关接近开关与欧姆龙plc的接线方式，分为直流二线型，NPN型，PNP型的接线方法，接近开关与欧姆龙plc的三种接线方式的区别。
接近开关与欧姆龙plc的接线方式
直流二线型：褐色线接plc输入点，PLC的com点接到电源正极，电源负极接到蓝色线。
NPN型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源正。NPN是漏型，检测到物体时输出低电平信号。
PNP型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源负。 PNP是源型，检测到物体时输出高电平信号。

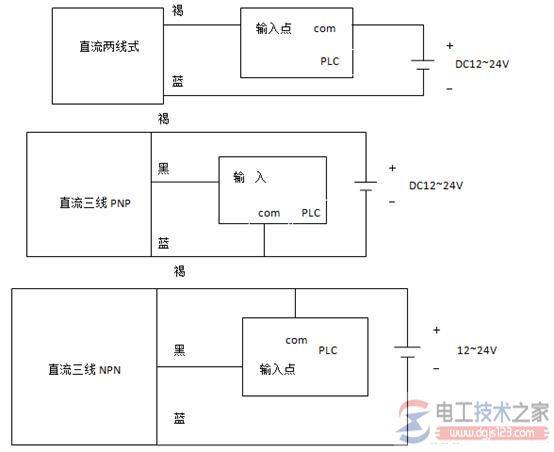

如下图：
