有关压力传感器的接线图与接线方法，包括二线制压力变送器接线实物图，二线制压力变送器接线图，三线制压力变送器接线图，四线制压力变送器接线图，以及压力变送器的安装方法等。
压力变送器的接线图
如图：

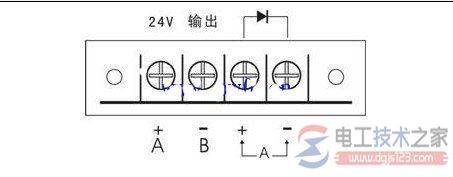

1、二线制压力变送器接线图实物

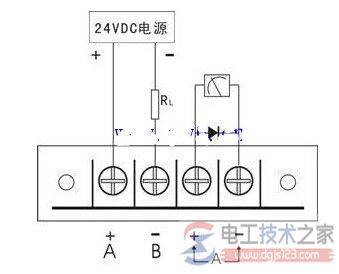

2、二线制压力变送器接线图
3、三线制压力变送器接线图
卸下变送器接线端的旋盖，可以看到如图所示的接线端子。
4、四线制压力变送器接线图
若选配了现场显示表头，则接线端子在现场显示器的后端，接线时请先将现场显示器卸下（注意要小心，以免将显示器的连线拉断）即可露出如图 1 所示的接线端子。其中 为现场显示表头。
5、调零和调满的使用
压力变送器的安装位置会对变送器的零点输出产生影响，可在变送器安装结束后，对零点输出进行调整，在没有标准压力源的情况下禁止调节满程电位器，否则会严重影响变送器的精度。
6、压力变送器的安装
压力变送器的压力接口为 M20 X1.5 的不锈钢螺纹
7、温度超过120°时用冷凝管降温时压力变送器的安装

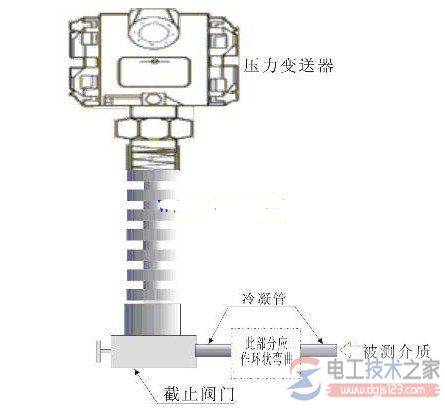

当被测介质温度超过 120 ℃时，必须采用冷凝引压管，长度在 1.5 米左右为宜，且进行弯曲处理。
并且在变送器接入被测介质时不能马上将被测介质引入变送器，应在冷凝管和变送器之间加装截止阀门，等冷凝管内的介质温度底于 120 ℃时方可打开阀门，将被测介质引入变送器。
否则，由于温度过高，可能会使变送器内的敏感部件在高温下损坏。
