有关电容式接近开关的原理，电感式、电容式接近开关的典型原理框图，电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路，电容式接近开关的感应面由两个同轴金属电极构成。

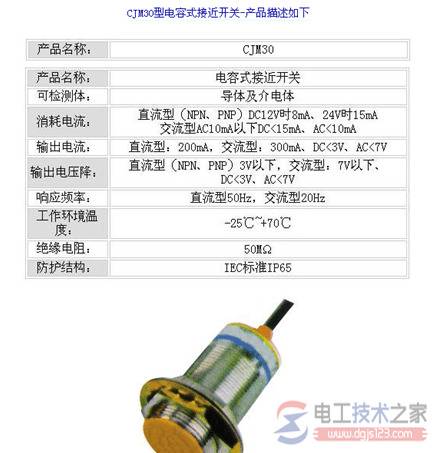

一、电容式接近开关
电容式接近开关，属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。
这种检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体，在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在的位置动作。
二、电感式、电容式-典型接近开关原理框图
典型开关原理框图(以电感式、电容式、光电式、霍尔式、超声波式开关为例)
1、电感式接近开关

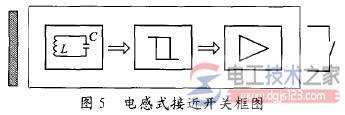

电感式接近开关见图5，它由LC主频振荡、检波、放大、触发及输出等组成。
振荡器产生一个交变磁场，当金属物体(检测体)接近这一磁场(开关感应面)，并达到相应的感应距离时，便会在金属检测体内产生涡流，而这个涡流反作用于接近开关，使开关振荡能力衰减，从而使内部电路参数发生变化，从而导致振荡衰减，直至停振。
振荡器振荡及停振的变化被后级放在电路处理转换成开关信号，触发驱动控制器件，由此识别出有无金属物件的接近，进而控制开关的通或断。
2、电容式接近开关
电容式接近开关是一种具有开关量输出与被检测体无机械接触而能动作的传感器。
开关由高频振荡在开关工作面上与被测试目标面构成一个电容器中接在 振荡同路内，参与振荡回路工作，见图6。
当被检测物体靠近接近开关工作面时，回路的电容量发生变化，由此产生开与关的作用，从而检测物体的有或无。
因电容式接近开关的工作的特性，开关不仅能检测金属，而且也能对非金属物质如塑料、玻璃、水、油等物质进行相应的检测。
在检测非金属物体时，相应的检测距离因受 检测体的导电率、介电常数、体积吸水率等参数影响、相应的检测距离有所不同，对接地的金属导体有最大的检测距离。
三、电容式接近开关原理
电容式接近开关原理：电容式接近开关属于一种具有开关量输出的位置传感器，测量头是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。
这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。
接近开关又称无触点行程开关，它除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，用作检测零件尺寸和测速等，也可用于变频计数器、变频脉冲发生器、液面控制和加工程序的自动衔接等。
