有关电容式压力传感器的元件与原理，电容式压力传感器利用弹性元件作为感受压力的灵敏元件，并作为电容传感器的动极片，电容式压力传感器的结构原理图，一起来了解下。
电容式压力传感器
电容式压力传感器一般都是利用弹性元件(例如膜片)作为感受压力的灵敏元件，并作为电容传感器的动极片。
图 4-44为电容式压力传感器的原理图，利用膜片作为一个极板(动极片)和固定在传感器壳体上的定极片形成一个电容器，在未受压力作用时，它们之间的电容量为C0。
在测量时，压力通过介质加到膜片上，此时膜片将产生位移x，使两极板间的距离减小二，从而使电容址发生变化，由C0变为Cx，这样就可以用电容量cx来表达所测压力P的大小，这就是电容式压力传感器的工作原理。
图1，电容式压力传感器

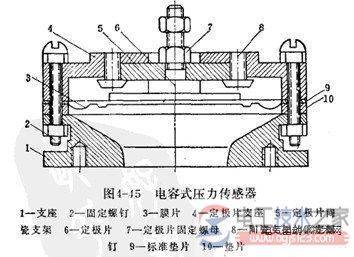

图4-45是一只电容式压力传感器的结构原理图，图中波纹膜片3作为传感器的动极片，而安装在支架5上的极片6 为定极片，它们组成一个电容器，标准垫片9安置在动极片和定极片之间，用来保证两极板间的初始间隙，也由此决定这只电容传感器的初始电容c0。
固定螺钉2把支座1、4和标准垫片等连接起来。
在测量时，待测的介质从支座1的中间孔进入传感器内，加压力于膜片3上，使膜片产生与压力夕相应的位移，从而改变两极板间的电容量，这样就完成了压力一电容的转换过程。
图2，电容式压力传感器
