有关晶体三极管放大电路的相关知识，晶体三极管放大电路主要有交流放大器和直流放大器两种，本文重点介绍晶体三极管放大电路的构成、分类、技术要求等。
晶体三极管放大电路知识点
晶体三极管放大电路（也称为放大器）的形式和种类很多，主要有交流放大器和直流放大器两种。
此外，依据不同的分类方法：
按放大的对象来分，有电压、电流和功率放大器等；按放大器的工作频率来分，有低频、中频和高频放大器等；按输入给放大器的电信号强弱来分，有大信号和小信号放大器等；按放大器中晶体三极管连接方式来分，有共发射极、共基极和共集电极接法等；按放大电路的级数来分，有单级和多级放大器等。
在电子技术中，常用的是交流放大器，其工作频率在低频（20赫～10000赫）范围内。这里所说的单级小信号放大电路，就是指由单个三极管按共发射极接法，并且用于低频小信号放大的交流放大电路。
它是最基本的放大电路，也是电子电路的基础，很多复杂的电子电路是由它组合或演变出来的。因此，我们必须对这种基本放大电路进行比较深入的分析。
放大电路是由三极管、电阻器、电容器及电源等一些元器件组成，它利用三极管电流放大原理，把微弱的电信号转变为较强的电信号。我们把向放大电路提供输入信号的电路或设备称为信号源，把接收放大电路输出电信号的元器件或电路称为放大电路的负载，如图1所示。
图1放大电路的方框图
要使晶体三极管处于放大工作状态，必须满足发射结正向偏置和集电结反向偏置，也就是放大电路首先必须具备的条件。其次，对于放大电路要保证输入、输出电信号的传输畅通无阻。
对放大电路还应满足若干基本技术要求，主要为：
1、放大电路要有一定的放大能力
放大电路的放大能力用放大倍数来表示，根据放大对象的不同，分别又有电压放大倍数、电流放大倍数和功率放大倍数。放大倍数用对数的形式来表示，我们把它称为增益。同样也有电压增益、电流增益和功率增益之分。
在不同的情况下，对放大电路的放大倍数的要求也不同，不能单纯追求高放大倍数，要根据具体问题全面考虑。
2、放大电路的非线性失真要小
在放大过程中，我们要求放大电路的输入、输出信号除幅值不同外，其波形的变化尽可能保持一致。由于晶体三极管特性的非线性而造成放大电路的输出信号波形不同于输入信号的波形，称为信号的非线性失真。
如果超过了允许的失真范围，放大电路的质量就比较低劣。比如说，悦耳动听的歌曲，经过放大但失真严重，就会变得非常难听。因此，人们要求放大电路的非线性失真越小越好。
3、放大电路要有合适的输入电阻和输出电阻
当输入信号加到放大电路的输入端时，放大电路就相当于信号源的一个负载电阻，这个负载电阻也就是放大电路本身的输入电阻。如图2所示。
输入电阻的大小影响到实际加在放大电路输入端信号的大小。一般要求放大电路的输入电阻大些好。
图2 输入电阻和输出电阻的示意图
放大电路的输出回路好像是一个具有一定内电阻的“电源”。这个内电阻就是放大电路的输出电阻，如图2-39所示。输出电阻的大小对放大电路的输出有很大的影响，一般要求放大电路的输出电阻小些好。
4、放大电路的工作要稳定
当放大电路受到周围环境温度的变化、电源电压的波动及电路有关参数变化等因素的干扰时，放大性能会发生改变，使工作状态不稳定。一个性能优良的放大电路，通常包含多种稳定工作特性的电路，以保证放大电路在一定的工作范围内能进行正常工作。
以上讨论的只是对放大电路的最基本要求，至于还有一些其他的技术要求，这里就不一一讨论了。
以后分析放大电路时，常常会遇到各种交、直流电量，它们的名称较多，符号不同，为了方便，本书将出现的有关电流和电压符号列举如表1所示。

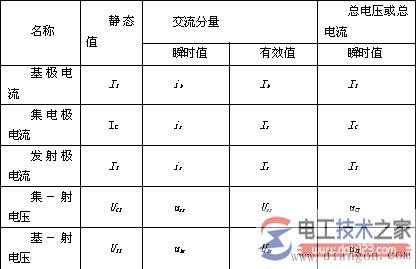

表1 交流放大电路中电压和电流的符号
