场效应管放大电路基本结构
场效应管与三极管一样，也具有放大作用，但它与普通晶体管电流控制型器件相反，场效应管是电压控制型器件。它具有输入阻抗高、噪声低的特点。

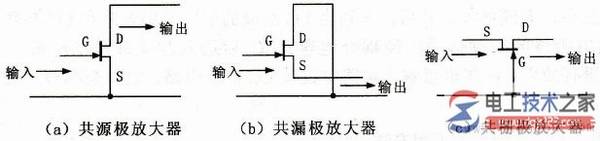

图 场效应管三种组态电路
场效应管的三个电极，栅极、源极和漏极分别相当于三极管的基极、发射极和集电极。如图所示是场效应管三种组态电路，即共源极、共漏极和共栅极放大器。
图 (a)：共源极放大器，它相当于三极管中的共发射极放大器，是一种最常用电路。
图(b)：共漏极放大器，相当于三极管共集电极放大器，输入信号从漏极与栅极之间输入，输出信号从源极与漏极之间输出，这种电路又称为源极输出器或源极跟随器。
图(c)：共栅极放大器，它相当于三极管共基极放大器，输入信号从栅极与源极之间输入，输出信号从漏极与栅极之间输出。这种放大器的高频特性比较好。
