晶闸管的结构、电路符号与类型
1、结构

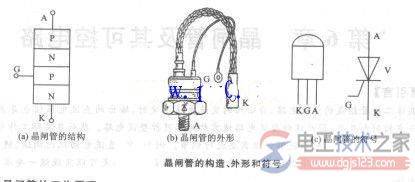

晶闸管是一种4层功率半导体器件，具有3个PN结，其内部的构造、外形和电路符号如图6 -1所示。
其中，最外层的P区和N区分别引出两个电极，称为阳极A和阴极K，中间的P区引出控制极（或称门极）。
2、电路符号
3、类型
常用的晶闸管有螺栓式和平板式两种外形，如图。
晶闸管在工作过程中会因损耗而发热，因此必须安装散热器。
螺栓式晶闸管是靠阳极（螺栓）拧紧在铝制散热器上，可自然冷却；平板式晶闸管由两个相互绝缘的散热器夹紧晶闸管，靠冷风冷却。
额定电流大于200 A的晶闸管都采用平板式外形结构。此外，晶闸管的冷却方式还有水冷、油冷等。
