一、二极管延长白炽灯使用寿命的电路图
在电路中串联一只整流二极管(了解二极管整流电路)，使流过灯泡的电流为交流电的半个周期电流，也能达到延长灯泡寿命的目的，但是白炽灯泡的亮度会相应的降低。

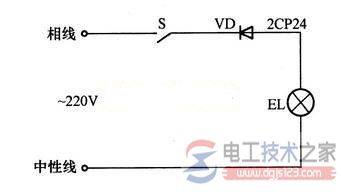

二极管延长白炽灯寿命应用电路
此电路适用于楼梯、走廊、厕所等对照明亮度要求不高的场所。二极管耐压应大于400V，额定电路为1A(如1N400F)。
二、怎么选择二极管延长白炽灯的寿命
串接二极管，可以将电压降低一半。灯泡的功率也降到原来的1/4，灯泡的寿命可以大大延长。适用于不易更换灯泡的楼道之类的地方。二极管耐压选在400v以上，电流有0.3A，足可以用100瓦的灯泡上。如果用在40瓦的灯泡上，0.1A就可以了。
二极管的允许电流要大于白炽灯的工作电流的2倍以上，二极管的耐压需要大于500V，其它就没有要求了。
可以在在白炽灯接线处串接IN4007二极管，100W以下白炽灯均可。
三、整流二极管延长白炽灯寿命
在楼道、厕所等公共照明的地方由于白炽灯工作的时间长，因此寿命就比较短。要经常更换灯泡，确实是一种很麻烦的事。为了延长白炽灯的寿命，可按图所示，在电源开关中串进一只整流二极管，整流二极管耐压应大于400V，电流在1A左右即可（如1N4007二极管即可）。
工作原理是：220V交流电经过二极管半波整流后加在灯泡上的电压就会降低约一半，从而达到延长白炽灯寿命的目的，但白炽灯的亮度会下降。如果仍想保持原来白炽灯正常供电时的亮度，可改换瓦数大的白炽灯泡。

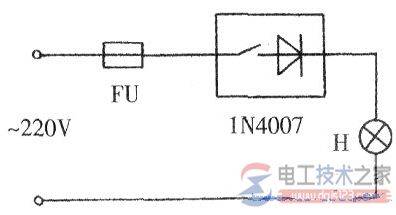

用二极管延长白炽灯寿命示意图
四、延长白炽灯的使用寿命方法
延长白炽灯的使用寿命方法在楼梯走廊厕所使用的白炽灯，照明度要求不高，但由于夜晚电压升高或者点燃瞬间受电流的冲击较大等原因，造成白炽灯被烧坏，经常的更换，非常的麻烦。以下推荐两种有效延长白炽灯的使用寿命方法。
白炽灯最主要是工作电流，它是最受不是大电流的冲击，多数电灯都是在开灯的时候一闪然后就损坏了，开关的浪涌电流很容易使它受到冲击而损坏！
1、采用两只功率相同，电压均为220V的白炽灯串联在一起，在接入到220V电压的电源上。因为每只灯泡的电压降低了，故发光效率也降低了。
2、在拉线开关内加入一只电压大于400v，电流为一安的整流管。
工作原理：220v交流电源是通过半波整流是灯泡只有半个周期中有电流通过，从而达到延长白炽灯使用寿命的目的，同时其亮度也有所降低。
本实用新型提供了一种延长白炽灯泡使用寿命的灯座，属于一种电气器件，带有两个灯口的外罩内固定有接线柱一灯口内的固定接点接在接线柱上、弹力接点与另一灯口内的固定接点连在一起，另一灯口内的弹力接点接在接线柱上，这种灯座，降低了每只灯泡上的电压，延长了白炽灯泡的使用寿命，特别适合于楼道、厕所、车站等照度要求不高的场合。
