有关发光二极管的知识，介绍了发光二极管的电路构成，以及对这一个简单发光二极管进行电压测量的电路图，有需要的朋友参考下。

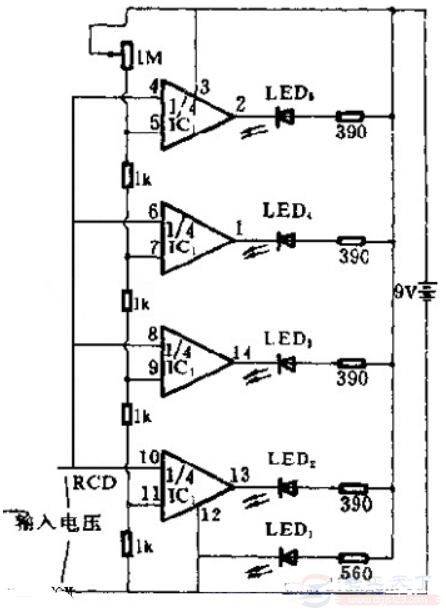

发光二极管电压测量的电路图
1、电路构成
用发光二极管指示4个不同电平级别的电压，电路中RS339是四比较器。
2、电压测量
当输入电压超过某一比较器的参考电压时，该比较器及下面的比较器都输出低电平，发光管发光，指示出输入电压的高低。
LED1是零点电压指示发光二极管，作为该电路的电压参考点，它总是导通的。
如下图：
发光二极管的测量方法
发光二极管的好坏怎么测量，在二极管两端加一个较低的电压就可以使发光二极管发光。对于普通的发光二极管，其工作电压大约为1.7-2.5V左右。
万用表有有二极管档位，该档位会输出一定范围的电压，大约为2.0-2.8V左右，可以用来检测普通发光二极管的好坏情况。
检测方法：

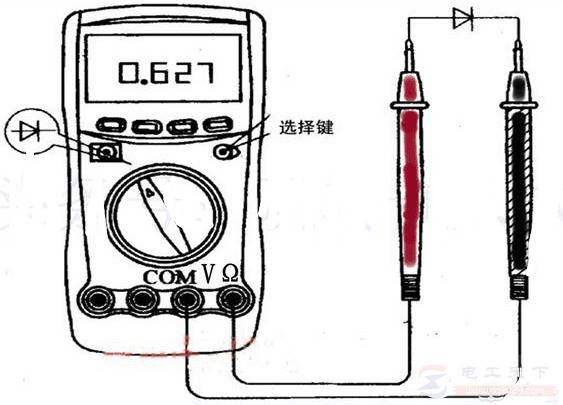

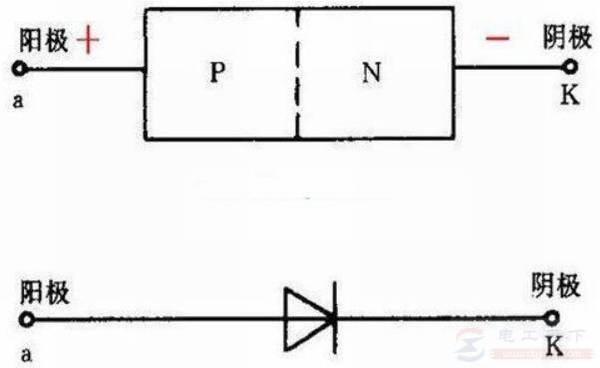

将万用表的档位拨至二极管档位，红色表笔插入VΩ插孔，黑色表笔插入COM插孔。将红色表笔接触发光二极管的正极，黑色表笔接触发光二极管的负极，如果发光二极管被点亮，则发光二极管就是好的。测量示意图如下图所示。
对于工作电压较大的发光二极管，使用万用表可能无法判断好坏，这种情况下需要更高一点的电压，比如3V的纽扣电池、9V的蓄电池，甚至可调的稳压电源等。
将电池的正极引出接到发光二极管的正极，负极引出接到发光二极管的负极，如果发光二极管被点亮则是正常的。
注意，串联一个阻值不太大的电阻，可以防目电流过大烧坏发光二极管。
一般发光二极管的电压是多少
红色2113发光二极管的工作电压最低，约1.6-1.7V；其次是普5261绿色、黄色，1.7-1.8V；白4102色1.8-1.9V；橙色1.8V-2.4V；蓝、白、翠绿电1653压范围：2.8V-3.5V。
发光二极管的反向耐压只有用兆欧表和万能表测量。
将二极管反向接到兆欧表两端，并用万能表的500V档监测二极管的电压，逐渐增加兆欧表的电压，二极管被击穿时，电压不会继续升高的，这时万能表指示的电压就是二极管的反向耐压，一般只有几十伏。
在进行测量时，兆欧表的电流很小，不用担心二极管损坏，标准测试电流为20MA。
