有关发光二极管是否接电阻及电阻接线的问题，在使用发光二极管时，电阻应该怎么接线，以及使用恒流源的实例，这里总结了发光二极管电阻的接线方法，供大家学习。
发光二极管电阻的接线方法
发光二极管的最佳电源是恒流源，与日光灯、节能灯用镇流器，氙灯、钠灯最好用恒功率源，扩音机、收音机必须用电压源一样，这些均由负载的特点决定。
在使用恒流源的情况下，发光二极管才可以更长期稳定的运作，下面举例说明发光二极管为何要用恒流源，发光二极管电阻接法哪一种更好，一起来看下。
电阻的接法：
例1：1护栏灯用108个白光LED，每只LED预设电流为13～14mA。
（1）用电压源的接法：（耗电5.8w）
方法一：每组串6灯加限流电阻，后并18组，需电源24V，240mA
方法二：每组串3灯加限流电阻，后并36组，需电源12V，480mA
注：限流电阻＝（电源电压－串联LED灯组电压）÷预设LED灯流
（2）用恒流源的接法：（耗电4.8W，节电20%）

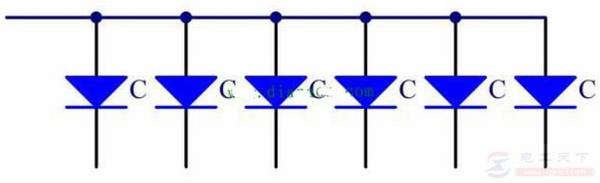

方法一：每组并18灯加并1个保护稳压管，后串6组，需电源20V，240mA
方法二：每组并12灯加并1个保护稳压管，后串9组，需电源30V，160mA
方法三：每组并6灯加并1个保护稳压管，后串18组，需电源60V，80mA
注：稳压二极管的电压值≈并联LED灯组电压＝单个LED电压（详见后文）
例2：想用190mA，0－40V的恒流源，点亮108个白光LED，预设灯流9－11mA，问LED应如何连接？
1、估算每一组应并联的灯数
190mA÷9mA/只≈21.1只（最多21，取小于并最接近它的整数）
190mA÷11mA/只≈17.2只（最少18，取大于并最接近它的整数）
每组LED并联的灯数为18、19、20、21均可。
2、计算串联组数
用总灯数分别除以18－21的整数，从中找到一个能整除的数。
108÷18＝6 108÷19≈5.7 108÷20＝5.4 108÷21≈5.1
108能被18整除，等于6，这“18”是并联数，“6”就是串联组数，每组应并联18个，然后串联6组。
3、验算
灯流：190mA÷18只≈10.6mA/只
灯压：6组&TImes;3.3V/组≈20V
每组并联18个，然后串联6组。此时，灯流为10.6mA，总电压约20V。
