有关发光二极管的基础知识，介绍了发光二极管的工作原理，发光二极管作为半导体二极管的一种，是将电能转为为光能，还介绍了发光二极管的电路图符号，有需要的朋友参考下。

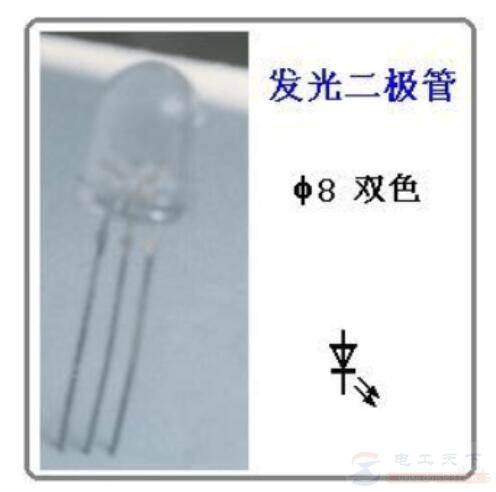

发光二极管发光工作原理
对于不同的半导体制造合成材料，发光二极管会发出红、黄、蓝、绿等不同的可见光色。
发光二极管作为半导体二极管的一种，是可以将电能转为为光能，和普通的发光二极管一样，发光二极管也是有PN结组成。
发光二极管具有单向导电性，当发光二极管正向电压上升后，从P区注入到N去的空穴和由N区注入到P区的电子，会在PN结附近数微米内分别与N区的电子和P区的空穴相结合，产生自发辐射的荧光。
发光二极管的电路图符号
发光二极管管体有大小两个点状固态符号，点状较大的为正极（阳极），点状小的为负极（阴极），也有管脚长短不一的发光二极管，这种的很好辨认“长正短负”。

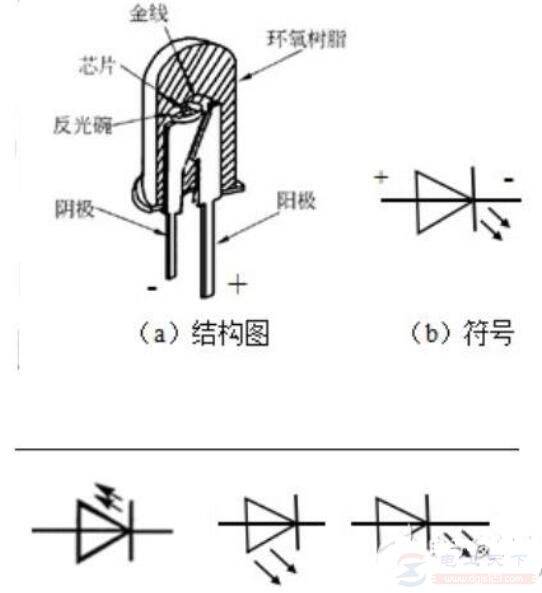

图2：发光二极管的电路符号
发光二极管是一种常见的电子元器件，它可以发出红、绿、蓝、黄等光能颜色，用眼睛观察发光二极管，可以直接辨认正负极，管柱可看到管内一大一小两个电极标识。
在正常的情况下，大正小负；管脚型发光二极管判断正负极为长正短负。
一些较老的发光二极管可以通过本身的颜色判断该二极管光能颜色，随着电子技术的进步，透明发光二极管暂时无法从本身判断，只能通电后显示才能看到二极管的颜色。
