有关二次谐波电流的相关知识，介绍了一例二次谐波电流的匝间短路维护的原理图，负序重量电流发作负序旋转磁场会在发电机励磁线圈WEG中感应出二次（十0Hz）谐波电流，具体请看本文介绍。
二次谐波电流的匝间短路维护的原理图

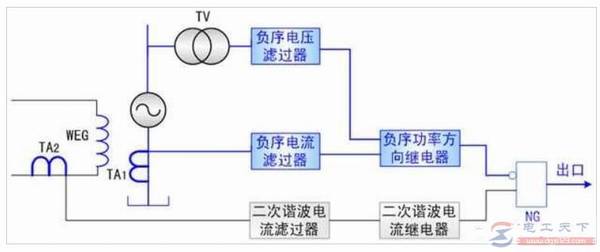

反响转子回路二次谐波电流的匝间短路维护的原理框图，见下图所示：
当发电机定子绕组发作匝间短路或线棒开焊毛病时，三相定于电流中使呈现负序重量。该负序重量电流发作负序旋转磁场带来的一定的影响，在发电机励磁线圈WEG中感应出二次（十0Hz）谐波电流。
因此，可运用转子回路呈现二次谐波电流为判据，构成发电机匝间短路维护。
但是，当发电机内部或外部发作不对称相间短路时，三相定子电流中也有负序重量。WEG中也会呈现二次谐波电流。
怎么来避免这种状况下匝间短路维护误动，一般是选用负序功率方向元件闭锁维护的出口回路来解决：
1、当发电机定子绕组外部发作不对称短路时，负序功率方向继电器动作，将制止门NG闭锁，维护不功作；
2、当定子绕组发作匝间短路或线棒开焊时，负序功率方向继电器不动作，制止门NG敞开，答应维护动作。
以上简单介绍了二次谐波电流的匝问短路维护的原理图，希望对大家有所帮助。
