有关气体放电管的电路符号，气体放电管主要用于气体放电，气体放电管的主要指标有响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容及续流遮断时间等。
气体放电管的电路符号
气体放电管是一种开关型保护器件。气体放电管的工作原理是气体放电。
当两极间的电压足够大时，极间间隙将被放电击穿，由原来的绝缘状态转化为导电状态，类似短路。
导电状态下两极间维持的电压很低，一般在20?50 V之间，因此可以起到保护后级电路的效果。
气体放电管的主要指标有响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容及续流遮断时间。LangTuo 电路保护产品有：TSPD（半导体放电管），GDT（气体放电管），TVS管以及静电防护ESD/TVS 阵列。

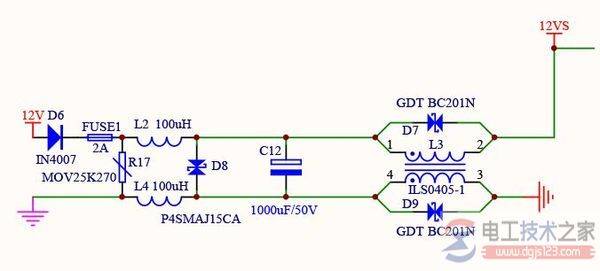

如下图：
