有关电阻标称值五环电阻色环的表示方法，五环电阻标注示意图，五环电阻中色环的具体含义解读示意图，以及电阻标称值五环电阻色环的识别方法，供大家参考。
电阻标称值五环电阻色环标示方法
之前介绍了电阻标称值四环电阻色环的标示方法，这节来看看电阻标称值五环电阻色环的标示方法。

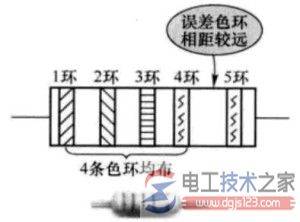

图一是五环电阻标注示意图。
推荐：色环电阻的识别方法
从5条色环的电阻示意图中可以看出，第一、二、三条分别表示3位有效数（精密电阻用3位有效数表示），第四条为倍乘色环（或有效数有几个0的色环），第五条为允许偏差等级色环。
图一 五环电阻标注示意图
从上图所示示意图中可以看出，第四环和第五环之间的距离比较远，这样可以确定哪一环是第一色环，哪环是第五色环。
五环电阻多为精密电阻。色标法中用色环的颜色表示0~9。
图二是五环电阻中色环的具体含义解读示意图。
图二 五环电阻中色环的具体含义解读示意图
电阻标称值五环电阻色环的识别方法：
1）、色标法中用色环的颜色来表示某个特定的数字或倍乘数、允许偏差等级，整个色环的颜色共有12种和一个本色（电阻本身颜色）。
2）、标称阻值单位为Ω。
3）、当允许偏差等你为±20%时，表示允许偏差的这条色环为电阻本色，此时4条色环电阻只有3条。
