如何用接触器实现星三角启动功能，这里分享一个使用三个接触器实现星三角启动的原理图，帮助大家理解三接触器星三角启动的过程与控制原理。
三个接触器实现星三角启动的原理图
启动过程及控制原理：
将开关QS闭合，按下启动按钮SB1，主接触器线圈KM1得电，主接触器KM1吸合，同时接主接触器常开触点KM1闭合，松开按键SB1时，常开触点KM1已经吸合，使SB1形成自锁，主接触器线圈KM1继续有电（如图1）；

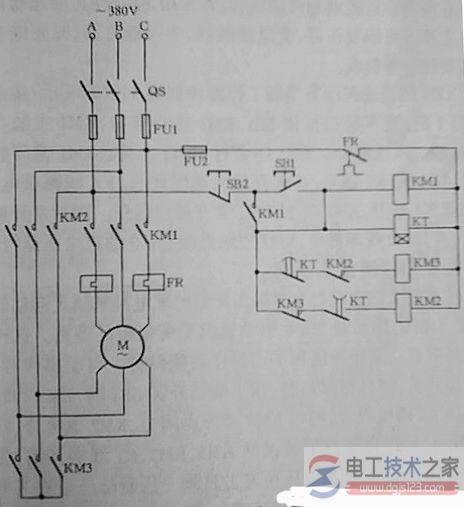

图1：三个接触器实现星三角启动原理图
主接触器常开触点KM1闭合时，时间继电器常闭触点KT是闭合的，所以星型接触器的线圈KM3得电，此时主接触器KM1和星型接触器KM3吸合，电动机启动，在220V星型状态运行；
在主接触器常开触点KM1闭合的同时时间继电器KT线圈得电，延时闭合常开触点KT在时间继电器设定得电闭合时间内闭合，时间继电器常闭触点KT断开，使三角型接触器线圈KM2得电，三角型接触器KM2吸合，星型接触器KM2断开，此时电动机工作在380V三角型接线状态；来自：电工天下
线圈KM3前串入KM2和一组触点和KM2前串入KM3的一组触点是为了保护安全。使任何情况下接触器KM2和KM3主有一个在运行。
接下停止按钮SB2，所有线图都不得电，所有主接触器断开，电动机停止运行。
