有关时间继电器的接线方法，对于时间继电器如何接线的问题，由于时间继电器种类繁多，如何为时间继电器正确接线呢，一起来了解下。
时间继电器的接线方法

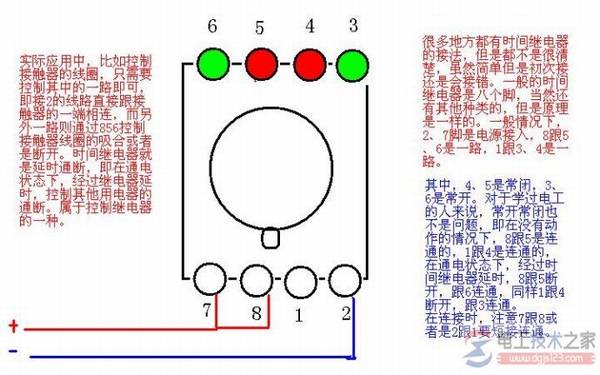

如图：
2脚7脚是直流24V电源输入，7脚是正极，2脚是负极，1脚和3脚是通电延时导通，8脚和6脚是通电延时导通，1脚和4脚是通电延时断开，8脚和5脚是通电延时断开。
在交流250V可以承受3A的电流。
时间继电器种类繁多，接法大同小异，只要看懂一种，其它都好理解。
