有关电磁阀接线图方法详解，在电气阀的接线图中，箭头所指的是电磁阀，用于控制汽机低压后缸喷水系统气流通道的通、断，低压缸喷水系统向双流低压缸每端喷水环上的喷咀提供凝结水。
电磁阀的接线图

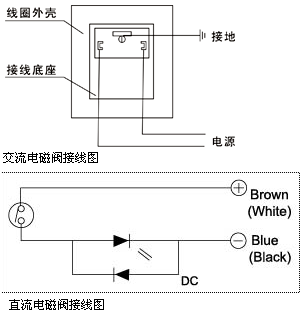

说到电磁阀的接线方法，线路中的交流无所谓，直流有正负极，注意电压要相同，这是保证电磁阀接线图正确与否的关键。
电磁阀的接线图，如下：

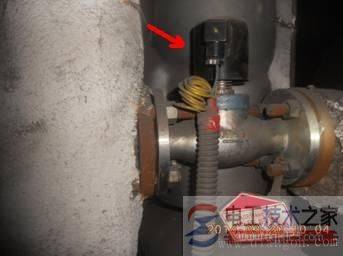

下图中箭头所指为电磁阀，用于控制汽机低压后缸喷水系统气流通道的通、断。
低压缸喷水系统向双流低压缸每端喷水环上的喷咀提供凝结水。当汽轮机所处工况要求投入低压缸喷水系统时，系统中的电磁阀接通，空气供至喷水流量控制阀的执行机构。
这样，凝结水通向低压缸排汽导流环上的喷咀，压力控制器的凝结水压力测点感受到压力信号。
