有关气动电磁阀的知识，介绍了气动电磁阀的主要特点，气动电磁阀里有密闭的腔，在的不同位置开有通孔，另外还介绍了气动电磁阀的运行原理，以及24v电磁阀的接线图，供大家参考。
一、气动电磁阀特点
1、在真空、负压、零压时正常工作，但通径一般不超过25毫米。
2、在零压差或真空、高压时也可能动作，但功率较大，要求必须水平安装。
3、流体压力范围上限较高，可以任意安装（需定制），但必须满足流体压差条件 。
二、气动电磁阀原理
气动电磁阀里有密闭的腔，在不同位置开有通孔，气动电磁阀的每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪一同磁铁线圈通电阀体就会被吸引到哪一边。
气动电磁阀通过控制阀体的移动来挡住或漏出不同的排油的孔，进油孔处于常开状态，液压油进入不同的排油管，通过气动电磁阀的油压来推动油刚的活塞，控制气动电磁阀的电磁铁的电流，从而控制整个电磁阀的机械运动。
三、气动电磁阀的运行原理
气动电磁阀工作位置（电磁阀开或关），就是指气动电磁阀的阀芯的位置。
阀芯在线圈不通电时处在A位置，在线圈通电时处在B位 置。当气动电磁阀的阀芯处在不同的位置时，对阀体上的各接口起到或是接通或是关闭的作用。例如二位电磁阀是指电磁阀的阀芯有两个不同的工作位置（开或关）， 对气动电磁阀而言就是电磁阀带电状态和失电状态；对其所控制的阀门来说就是阀门的开和关。

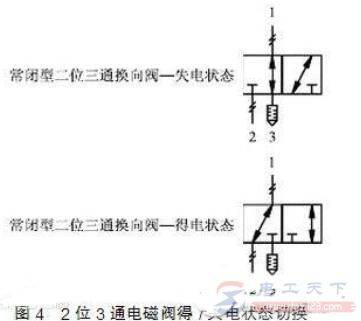

二通、三通电磁阀，是指气动电磁阀的阀体上有两个、三个通道口。 二位二通电磁阀具有一进一出的二个通道，是最常见的气动电磁阀；二位三通电磁阀，则是一进二出的三个通道，其中的两出通道分别是对应连接为常开和常闭。同 样，三通、四通、五通也都是指阀体上的流体通道数。

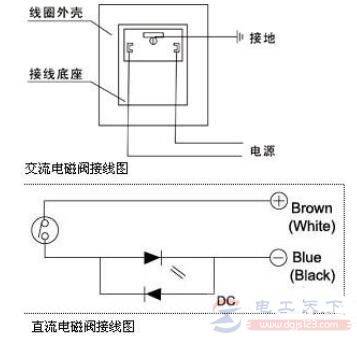

四、24v电磁阀接线图
电磁阀产品的接线比较简单，一般电磁阀的电源线有地线、正极和负极三根线，如果是交流电，不用考虑接线的正负极，如果是直流电，则需要注意正负极，并且电压要相同。
电磁阀的接线图如下所示：
