有关漏电保护器的连接关系，漏电保护器的线路连接，相线L和零线N经过带有漏电保护器的断路器的支路，当线路出现漏电、触电、过载、短路故障时，通过漏电保护器切断线路进行线路及人身安全的保护。
漏电保护器的连接关系图
漏电保护器是一种具有漏电、触电、过载、短路保护功能的保护器件，对于防止触电伤亡事故以及避免因漏电电流而引起的火灾事故具有明显的效果。

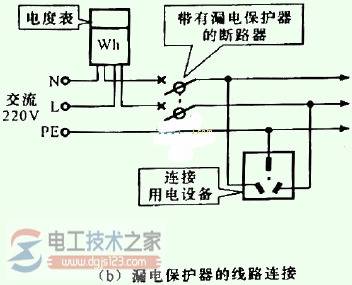

漏电保护器的连接关系，如图：
从图可看出相线L和零线N经过带有漏电保护器的断路器的支路，当线路出现漏电、触电、过载、短路故障时，通过漏电保护器切断线路进行线路及人身安全的保护。
