三例消防声光报警器的接线图

分享一个消防声光报警器的接线图，消防声光报警器需要两组电源输入，分别是24V电源和信号源，这里分享了详细的接线图，当门磁断开继电器吸合接通12V电源，然后消防声光报警器工作。

消防声光报警器接线图

下图：

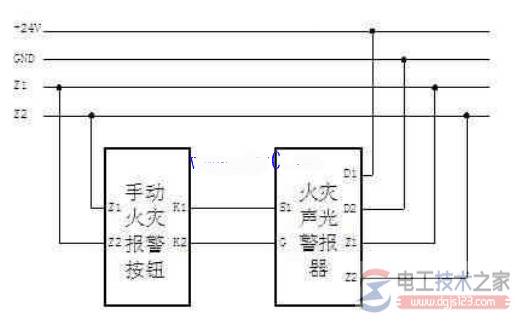

消防声光报警器需要两组电源输入才能使用，分别是24V电源和信号源，信号源是消防主机与声光报警器通讯的主要线路，而24V电源是声光报警器动作需要的电压，按上图所示，Z1和Z2为信号源，D1和D2为24V电源。

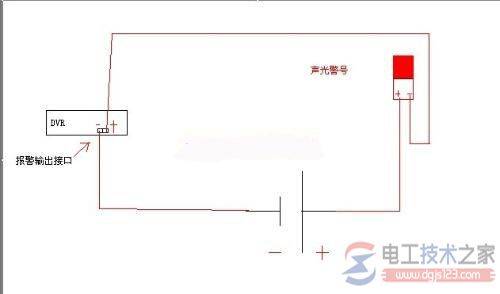

上图，当门磁断开继电器吸合接通12V电源，然后消防声光报警器工作。
