电磁加热电饭煲不加热的问题
1、故障现象
一合日本产象印NP-HIH18型电饭煲，屏显时钟走时正常(该机内部有电池)，但上电后屏显无变化，按键没有反应。
2、检修分析
该机采用电磁加热，工作原理和电磁炉一样。测电源插头两端阻值为无穷大，开盖检查保险丝已烧断。IGBT管已击穿，但全桥正常。清理干净线路板后，更换保险丝和IGBT管。上电按“煮饭”键后屏显煮饭时间 59 分钟，但马上显示“EO6”代码，并发出报警声。

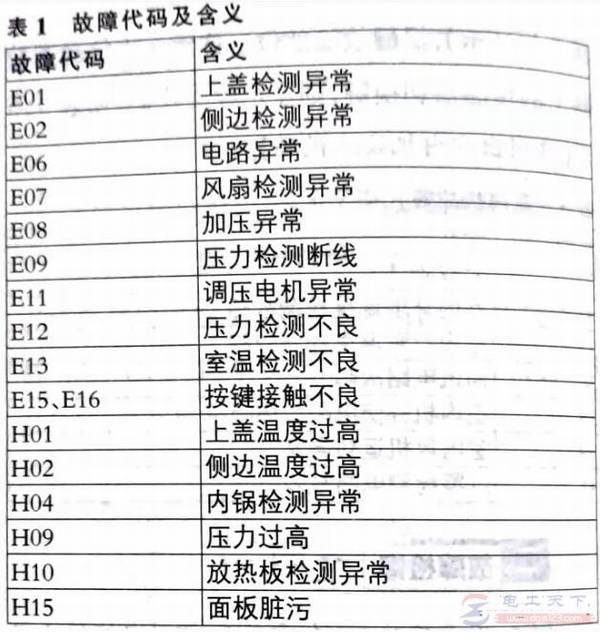

该机故障代码及含义见表1，“E06”表示电路异常。

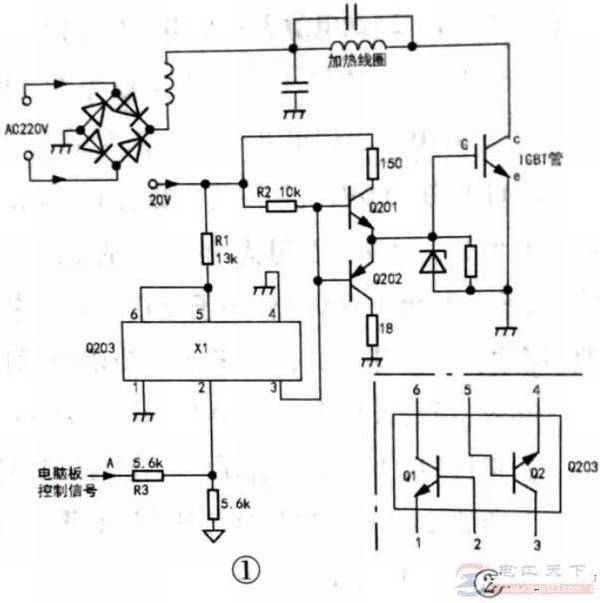

有显示及报警音，说明CPU控制部分工作应正常。重点检查功率板，相关电路如图1。
测功率板上300V供电和低压20V供电，均正常。驱动管Q201、Q202前面有一只6脚贴片元件Q203，丝印号是“X1”。在VCC端外接20V直流电压，IGBT 管 G 极电压为4V，这明显异常，因为此时电脑板没有控制信号输出。Q201、Q202的b极为低电平，Q201截止，Q202导通，IGBT管的G极电压应为0V。检测Q201、Q202正常，看来问题在Q203上。从位号q2xg看，这应是三极管，估计其内部有两只三极管。
②脚是输入端，③脚接Q201、Q202的b极，应该是放大后的输出端。拆下 Q203，用万用表电阻挡测量②脚与①、⑥脚的阻值符合NPN型三极管的特性，初步判定②脚是b极，①脚是e极，⑥脚为c极。
再测另外三脚间的阻值，发现⑤脚与③、④脚的正向电阻与普通三极管 b-e 结和b-c结的正向电阻相近，但反向电阻较小(分别为6kΩ和470Ω)，怀疑该管软击穿。同时，根据上述判定，画出Q203内部结构，如上图2。
这是一只双NPN三极管元件，平时Q1截止，Q2因R1提供偏置电压而导通，③脚电压约为0V。当电脑板发出驱动脉冲为高电平时，Q1导通、Q2截止，Q201由R2提供偏压而导通，IGBT管导通；当驱动脉冲为低电平时,Q1 截止、Q2导通，Q201截止，Q202导通，IGBT管G极上的电荷快速释放，IGBT管迅速截止。
3、故障处理
用两只普通NPN型三极管按图2接好代替Q203，为防止烧坏IGBT管，先用一只100W/220V白炽灯泡代替加热线圈，并断开R3和电脑板的连接(A点)，上电后灯泡不亮；在A点与地端接入3V直流电压，灯泡发光。这说明上述判断正确，Q203代换有效。装好加热线圈后开机，故障排除。
该机原用IGBT管的主要参数是40A、1200V。换上电磁炉中常用的20R1202型IGBT管，实测工作电流为6A，且IGBT管表面仅温热，说明换用20R1202 型1G-BT管可行。
