三相电动机星形三角形降压启动电路图

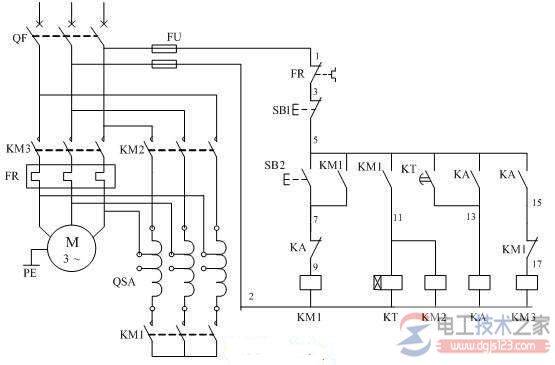

自耦降压启动，电路图如下：
自耦降压启动主回路如何接线，附电路接线图说明
自耦降压启动主回路的接线图，自耦降压线圈的三个绕组尾端连接在一起组成固定的星型接法，自耦降压线圈的尾端，依靠交流接触器KM3在启动的过程中吸合而形成星型连接。
自耦降压启动主回路接线图的二种形式
自耦降压启动主回路接线图的二种形式，自耦降压线圈的三个绕组尾端连接在一起组成固定的星型接法，依靠交流接触器KM3在启动的过程中吸合而形成星型连接。
电动机自耦降压启动自动控制电路图解
电动机自耦降压启动自动控制电路图，交流电动机自耦降压启动自动切换控制电路，交流电动机自耦降压启动自动切换控制电路，时间继电器完成由启动到运行的转换过程。
