有关plc端子排的接线图，接线端子排通常是由多片端子并排安装在导轨上组成，plc通过端子排与外围设备连接的示意图，也可以采用编码呼应法标注各端子接线。
plc端子排接线图

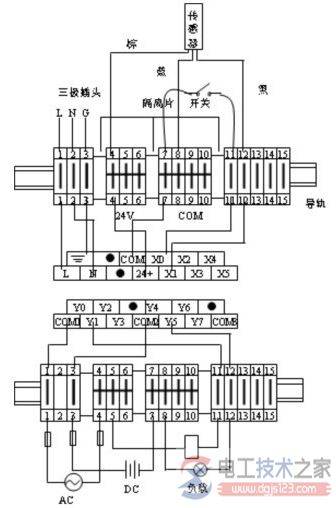

如图：
接线端子排通常是由多片端子并排安装在导轨上组成的。
每片接线端子的两个接口是短接的，根据需要可以将各片端子短接在plc通过端子排与外围设备连接一起。
plc通过端子排与外围设备连接的示意图，也可以采用编码呼应法标注各端子接线。
备注：为了电气接线的实际需要电工会把接线端子拼接成一组接线端子排，它们在性能上是一样的只是在形态上发生了一丝的变化。
