分享一个电动机定子串电阻降压启动的接线图，掌握下电动机定子串电阻降压启动的工作原理，启动时给定子电路中串联降压电阻，待电动机启动结束时再将电阻短接掉。
电动机定子串电阻降压启动接线图
对容量不是很大的鼠笼异步电动机，可以采用启动时给定子电路中串联降压电阻（或电抗器）的办法来启动电动机，待电动机启动结束时再将电阻（或电抗器）短接掉。
由于在电阻上有热能的损耗，如果用电抗器则体积、成本又较大，因此这种串电阻降压启动电动机的方法目前很少被采用。

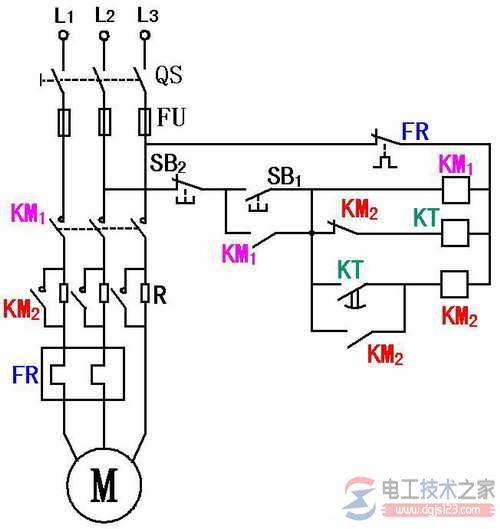

串电阻降压启动原理线路图：

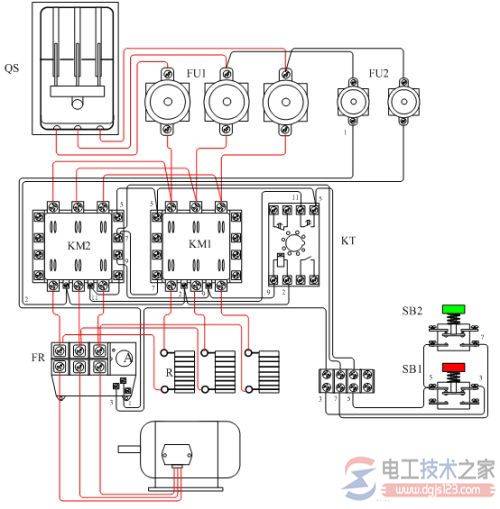

电动机定子串电阻降压启动接线图
