一例自制12v光控开关的电路图


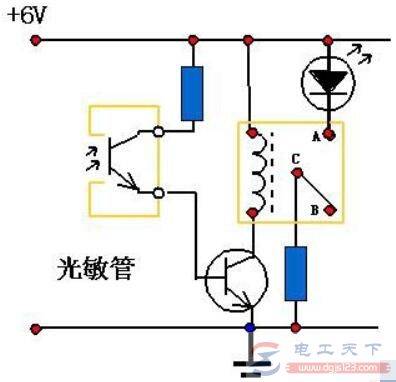

光控开关原理:当光照在光敏管时,通过放大驱动继电器动作。

自制12V光控开关的电路图

一例自制12v光控开关的电路图

当A、C触点接通(继电器吸合)完成光控功能

1、白天:环境光线较强,光敏电阻RG呈低阻,IC的输入端②脚为低电平,其输出端③脚为高电平,PNP型三极管VT截止,继电器K触点断开,被控负载不工作。

2、晚上:RG呈高阻,IC的②脚变为高电平,其③脚输出为低电平,VT导通,K触点吸合,被控负载得电工作。

电路中RG可以选用硫化镉光敏电阻,RP为可调电阻,调节其阻值,用于控制光控开关在所需光线下动作。

光控开关原理图及接线原理

一例自制12v光控开关的电路图

光控开关的接线原理图,电容器C3用于防止夜间瞬时强光干扰引起照明灯熄灭,C2可以过滤掉脉冲电流,避免照明灯闪亮,光控开关的电路图特点。

声光控开关的电路_声光控开关的原理

一例自制12v光控开关的电路图

有关声光控开关的电路构成,声光控开关由主电路、开关电路、检测电路组成,交流电经过桥式整流和电阻R1分压后接到晶闸管V的控制极,使V导通,整流后的电流经R2向C1充电。
