有关三相五线制接线方式图解，三相五线制怎么接线，三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式，三相五线制：三相是指有三条线是火线，一条线是指零线，另外一条线是指地线。
三相五线制接线方式
三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。
TT接地方式：第一个字母T表示电源中性点接地，第二个T是设备金属外壳接地，这种方法高压系统普遍采用，低压系统中有大容量用电器时不宜采用。
TN-S接地方式：字母S代表N与PE分开，设备金属外壳与PE相连，设备中性点与N相连。
其优点是PE中没有电流，故设备金属外壳对地电位为零。主要用于数据处理，精密检测，高层建筑的供电系统。
TN-C接地方式：字母C表示N与PE合并成为PEN，实际上是四线制供电方式。设备中性点和金属外壳都和N相连。由于N正常时流通三相不平衡电流和谐波电流，故设备金属外壳正常对地有一定电压，通常用于一般供电场所。

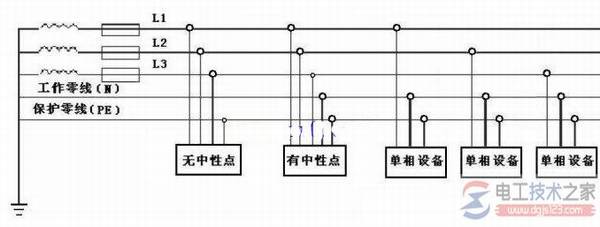

TN-C-S接地方式：一部分N与PE分开，是四线半制供电方式，应用于环境较差的场所。当N和PE分开后不允许再合并。【三相五线制接线方式图解】
中国规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。进户线一般采用单相二线制，即三个相线中的任意一相和中性线（作零线）。如遇大功率用电器，需自行设置接地线。
三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线淡蓝色，PE线黄绿色。
三相五线制：三相是指有三条线是火线，一条线是指零线，另外一条线是指地线。（地线：protection earth 保护接地 —— PE / protection ground 保护接地 —— PG）
三相五线制（3根相线L + 1根地线PE / PG + 1根零线），比三相四线制，多了一根地线（Earth Wire），用于安全要求较高，设备要求统一接地的场所。一些近年开发的新建楼盘中，家庭厅内部的供电，国内有些地方，也开始采用三相五线制方式。
零线和地线的根本差别，在于一个构成工作回路，一个起保护作用，叫做保护接地，一个回电网，一个回大地。
三相五线制包含L1、L2、L3、N和PE共5根线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等，保证用电安全之用的。
中性线(N线)，一般认为就是零线。三相负载对称时，三相线路，流入中性线的电流矢量和为零，但对于单独的一相来讲，电流不为零。三相负载不对称时，中性线的电流矢量和不为零，会产生对地电压。
工作零线：N线，是给配电系统提供一个参考点位，让电压稳定在一个固定值的作用。也起到故障电流返回电源的作用。
保护零线：PE线，作用是降低电气装置外露导电部分，在故障时的对地电压或接触电压。
注意：PE线上，不得插接任何开关或熔断器。
