家用漏电保护器的接线要求图解

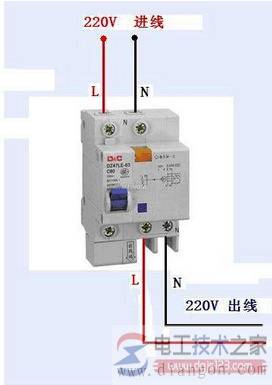

漏电保护器的接线方法：按漏电保护器的字体确定漏电保护器的上下，字体上部的接口俗称为上口，接电源；字体下部的接口俗称为下口，接电器（或进户电线）。
漏电保护器接线方法：
1、根据不同的电气设备的供电方式，选用不同的漏电保护器，单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。
三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。
2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流，选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。
选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。
注意：漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。
