分享一款三联开关的接线图，分为单联双控、单联双刀双掷、单联双控多个开关，并提供了一个一开三联开关的接线图，供大家学习参考。

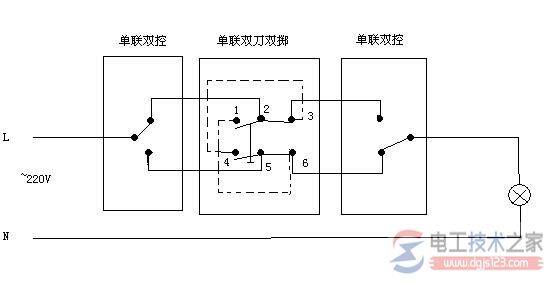

三联开关接线图
如下：
一开三联开关的接线图

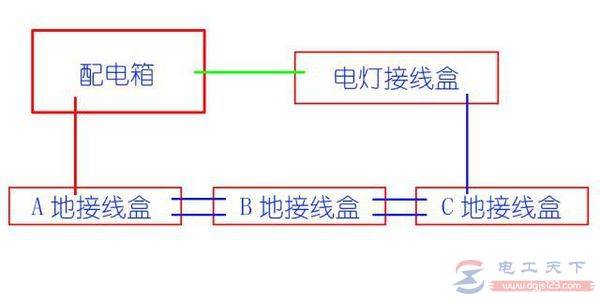

1、三个控制点，分别是A,B,C，布线时，火线拉到A点；零线经过灯具（以下称“灯线”）拉到C点；在AB，AC点之间，分别连接两条电线——布线完成。
如图所示：

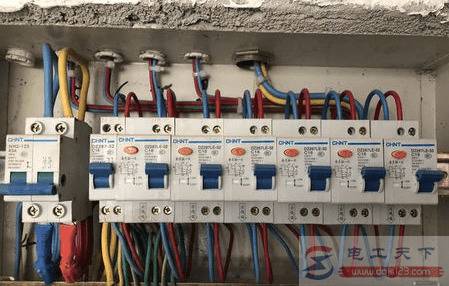

2、从空气开关接出的火线接到开关的底盒内，从空气开关接出来的零线接到灯的底盒内，布线就全部完成了。
接下来就是接灯与接开关了。
三控开关的接线准备：
布置三控开关，首先从从配电箱的空气开关下口开始布置线管，一直布置到最后一个开关，可以使用20线管；
布置好线管以后，需要准备电线若干，准备双控开关两个，过路开关一个，双控开关放在两端，过路开关放在中间位置；
准备好材料，就可以布线了，空气开关到灯布置两根线一根火线一根零线，火线从分线盒直接进第一个开关，即第一个开关和空气开关之间需要一根线，第一个开关至第二个开关之间两根线，第二个开关和第三个开花之间也需要两根线，第三个开关和灯之间需要两根线，这些线都是火线作为控制线使用，地线另外单独敷设。
