本文介绍了多个照明配电箱的接线图，包括家庭配电箱接线图、一级配电箱接线图、二级配电箱接线图，以及家庭配电箱安装条件与安装要点，供电工朋友参考。
照明配电箱的接线图

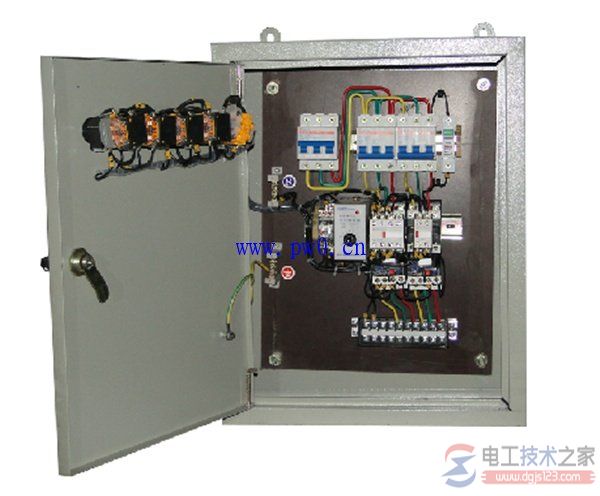

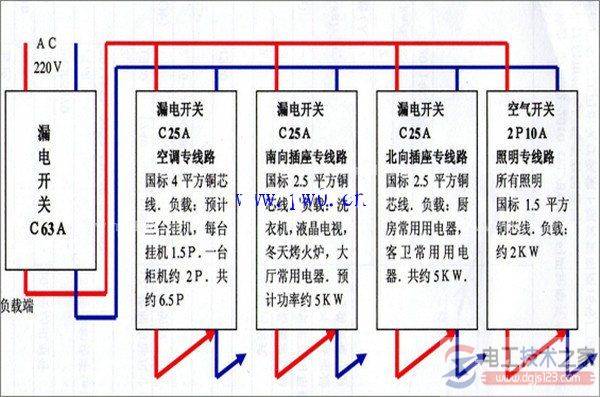

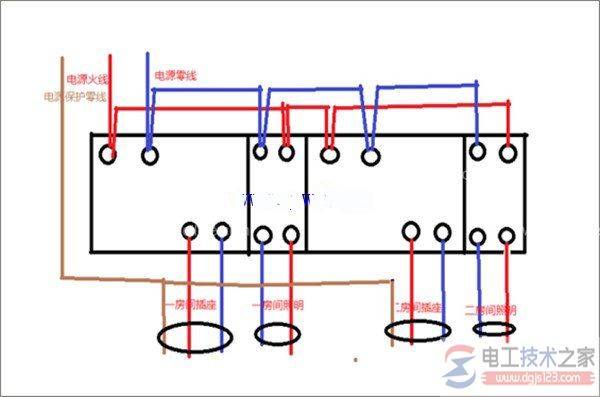

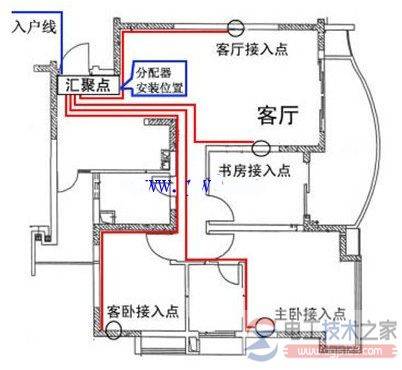

一、家庭配电箱接线图

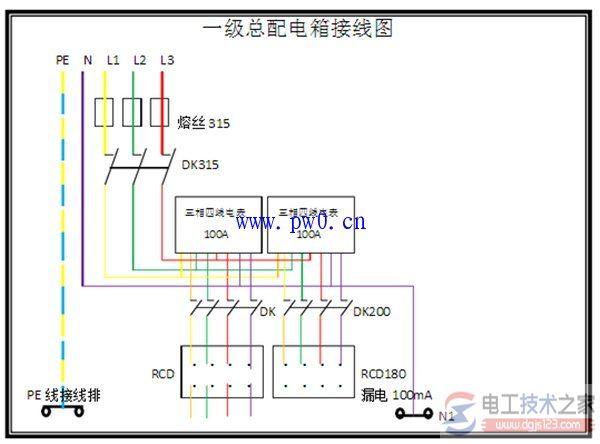

二、一级配电箱接线图

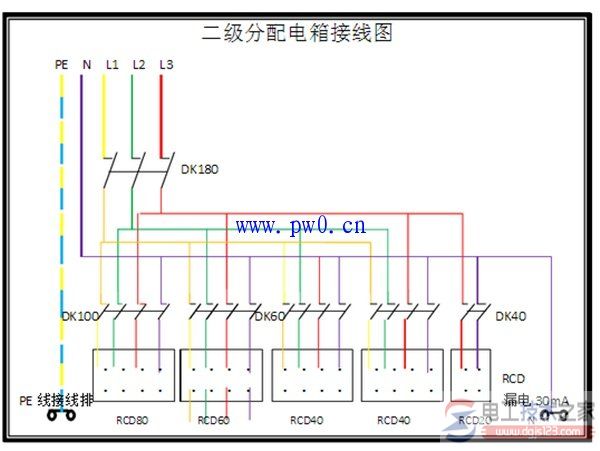

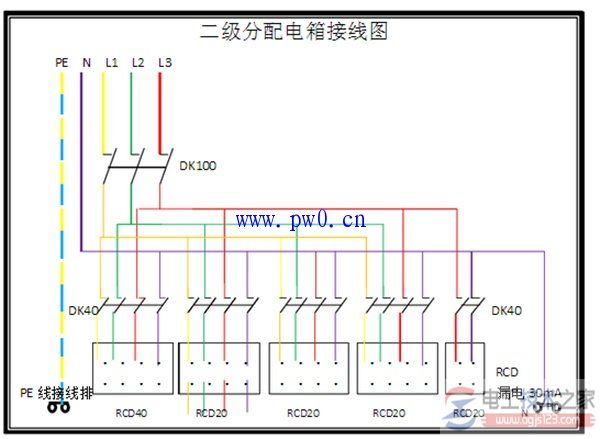

三、二级配电箱接线图
四、家庭配电箱安装
1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。
2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。
3、空气开关的安装座架应光洁无阻并有足够的空间。
家庭配电箱安装要点：
1、家庭配电箱应安装在干燥、通风部位，且无防碍物，方便使用。
2、家庭配电箱配电箱不宜安装过高，一般安装标高为1.8米，以便操作。
3、进配电箱的电管必须用锁紧螺帽固定。（电工天下 www.dgjs123.com）
4、若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁。
5、配电箱埋入墙体时应垂直、水平，边缘留5—6毫米的缝隙。
6、配电箱内的接线应规则、整齐，端子螺丝必须紧固。
7、各回路进线必须有足够长度，不得有接头。
8、安装后标明各回路使用名称。
9、家庭配电箱安装完成后须清理配电箱内的残留物。
以上分享了配电箱接线图，以及如何安装配电箱的方法，大家在安装与配置配电箱时可以做个参考。
