分享下双控开关的接线图实物图，双控开关最简单双控开关的接线，双控开关接线有很多种，这要看开关是否复杂或者接线程度，并介绍了单开双控开关安装与接线示意图。

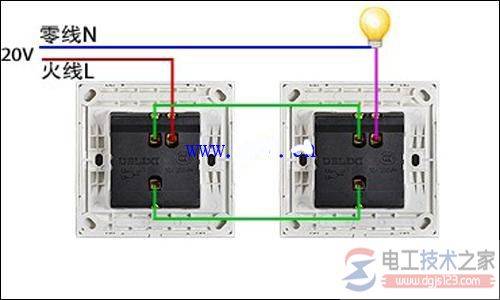

双控开关的实物接线图
双控开关接线图是指一个开关能够同时进行开关，一般为上下。
例子：
床头灯可以在门口开启，床头也可以关闭。两个开关可以同时控制一个灯。相对单控就比较方便，现代化家庭很多都是用这种开关的。
双控开关接线图
双控开关最简单双控开关的接线，具体电线示意图：
当K1扳到1位置的时候，k2扳到3位置，电路接通，电灯亮，此时，再扳动任何一个开关，都能使电灯熄灭。
这属于两地开关控制。双控开关接线有很多种，这要看开关是否复杂或者接线程度。(来自：电工技术之家)
双控开关在结构上比单控开关多装有1个接线铜柱，是可以有两个开关来控制灯具等电器的开关。
双控开关可在不同的两处地方控制1个或1组照明，比如，在下楼时打开开关，到楼上后关闭开关。
双控开关安装
