有关电磁阀的接线图，电磁阀用于控制汽机低压后缸喷水系统气流通道的接通与断开，以低压缸喷水系统为例，介绍了电磁阀的接线方法。
电磁阀的接线图
一个电磁阀的接线图，交流无所谓，直流有正负极，注意电压要相同。

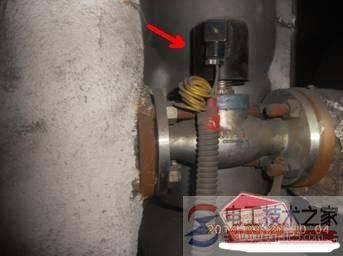

下图中箭头所指的是电磁阀，用于控制汽机低压后缸喷水系统气流通道的通、断。
低压缸喷水系统向双流低压缸每端喷水环上的喷咀提供凝结水。
当汽轮机所处工况要求投入低压缸喷水系统时，系统中的电磁阀接通，空气供至喷水流量控制阀的执行机构。
这样，凝结水通向低压缸排汽导流环上的喷咀。并且，压力控制器的凝结水压力测点感受到压力信号。
