有关吊扇调速器的接线图，在为吊扇调速器接线时，要判断公共电极，判断主绕组和辅助绕组，注意主、辅绕组公共端火线与零线的接法等。
吊扇调速器接线图与接线方法
一、判断公共电极
吊扇引出三根导线，用万用表欧姆挡两两之间对量，如果线圈没有问题，阻值最大的那一次其空下的那个导线头为主、辅绕组的公共电极。
二、判断主绕组和辅助绕组
用万用表将公共电极和剩下的两线头分别测量，阻值小的是主绕组，阻值大的是辅绕组。
三、主、辅绕组公共端接零线，主绕组另一端接火线，辅绕组的另一端串联电容，电容的另一端也接火线。
四、火、零线颠倒虽然也能正常运转，但不符合电气规范。
注：通常吊扇电机的三根出线是红、兰（绿）、黑，电容的两根线接在红、兰上面，然后红接到开关或调速器接相线，黑接零线。
如果颜色分辨不出来，可以利用万用表。
分别测量三根出线中两两之间的阻值，如果线圈没有问题，两线之间较大阻值是另外两个较小阻值之和。
因为两个线圈的尾是连在一起的。（比如上面说的红、兰之间的阻值较大，等于红黑之间和兰黑之间阻值之和。）这时可以判断出哪一根是公共线。
公共线接零线，其余两根线接电容。其中一根接火线，如果反转就换一根。

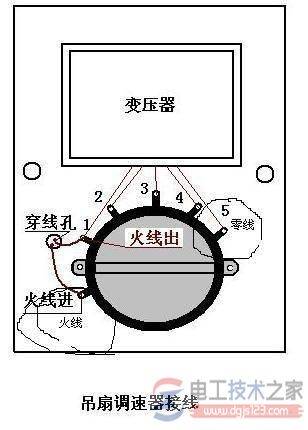

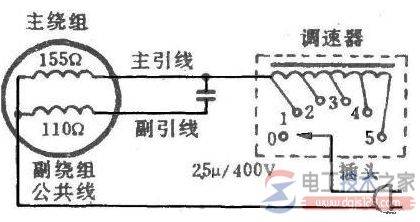

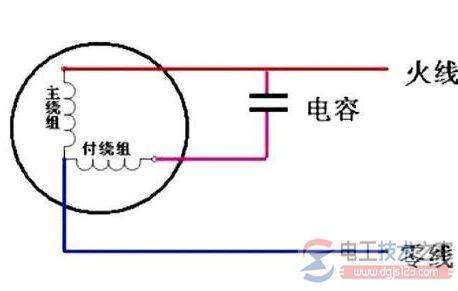

吊扇接线图，如下：
