在对电动车进行维修时，搞不清楚电动车控制器的接线方法，为让人很头疼，这里分享一个电动车控制器的实物接线图，了解下电动车控制器的接线方式，对电动车上的几根线有个大概的了解。
电动车控制器的实物接线图

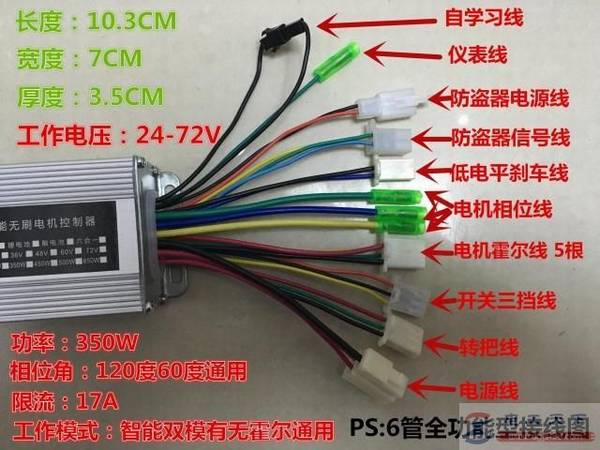

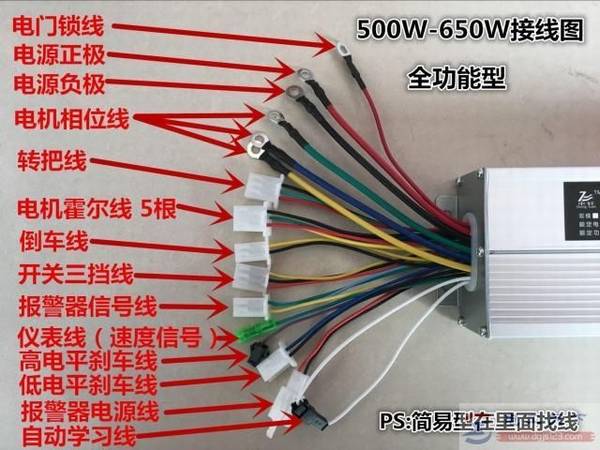

一个厂商的电动车控制器接线图和实物图，如下：
包括了电动车的防盗报警器、速度表、倒车开关、刹车开关、电机霍尔传感器等应接哪一根线，以及电机线与控制器粗黄绿蓝色线对接的方式，相同的颜色相对就可以。
1、6管
2、12管
电动车控制器接线图和实物2：

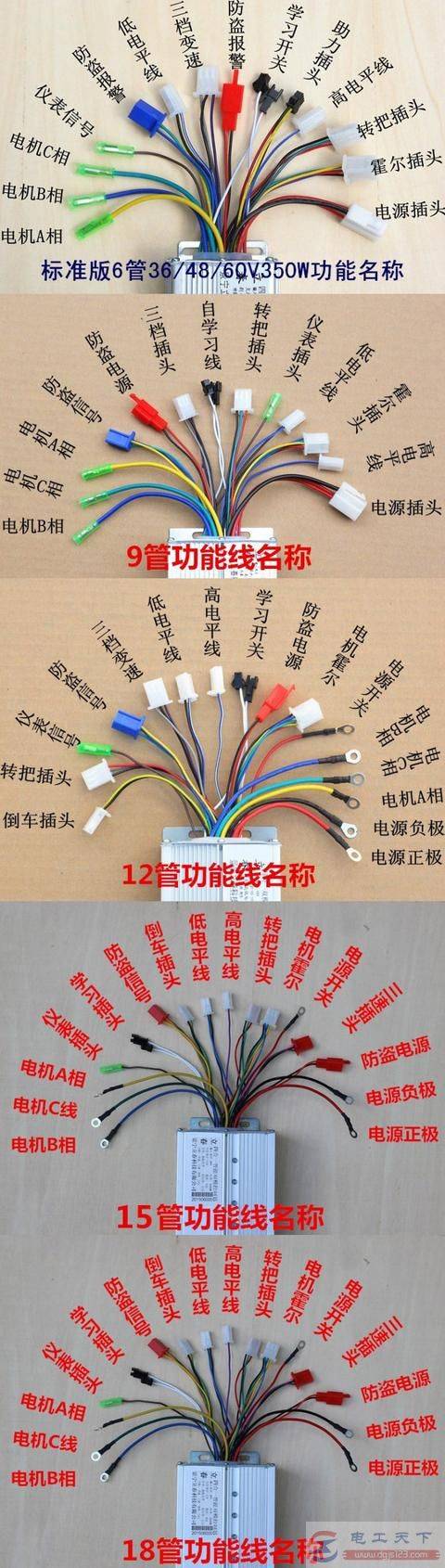

分别是：6管、9管、12管、15管、18管的接线方法，供大家参考。
以上分享了二个电动车控制器的接线图与实物图，包括多种功能线的颜色与接线方法，希望对大家有所帮助。
