爱玛电动车控制器的接线图大全

有关爱玛电动车控制器的接线图，包括了商丘爱玛WK4845G，天津爱玛WK4835G，爱玛WK6050G，天津爱玛WK4815G等电动车的接线图，有需要的朋友参考下。

爱玛电动车控制器的接线图

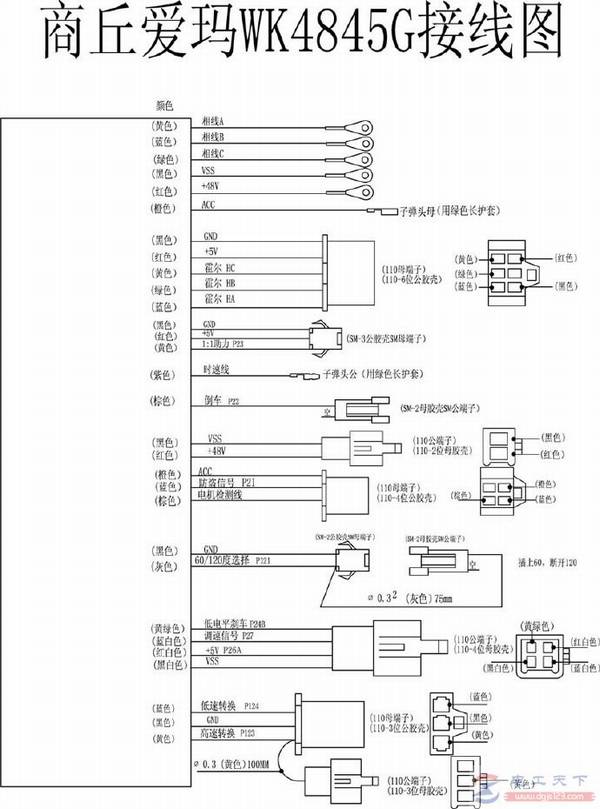

图1，商丘爱玛WK4845G接线图

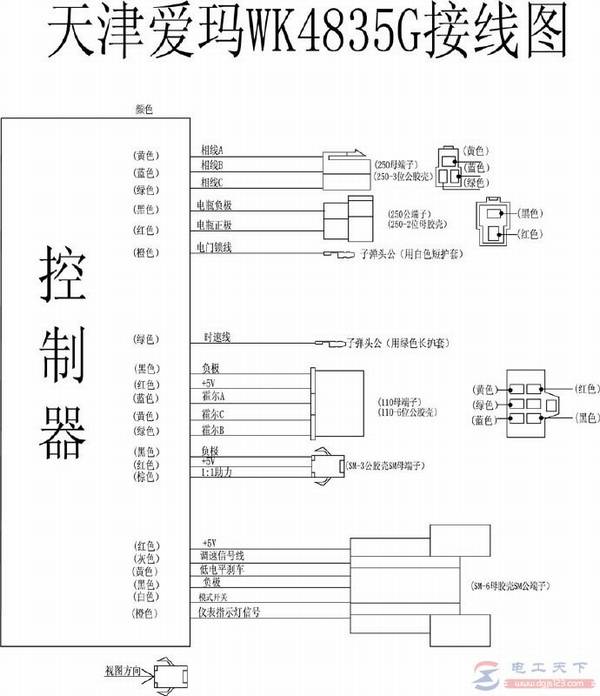

图2，天津爱玛WK4835G接线图

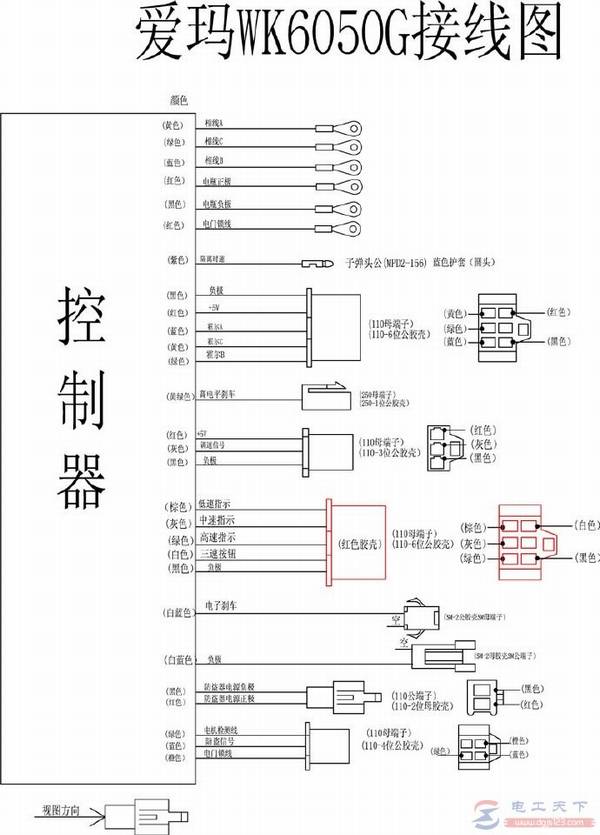

图3，爱玛WK6050G接线图

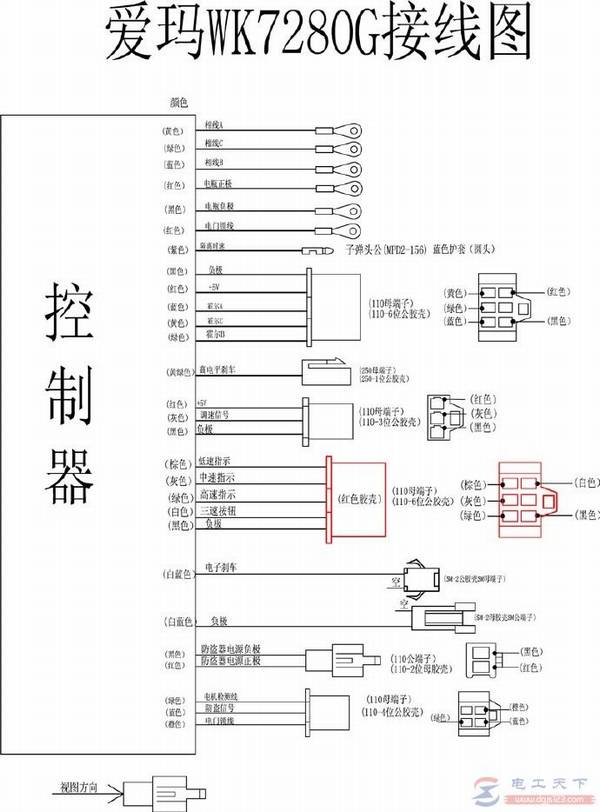

图4，爱玛WK7280G接线图

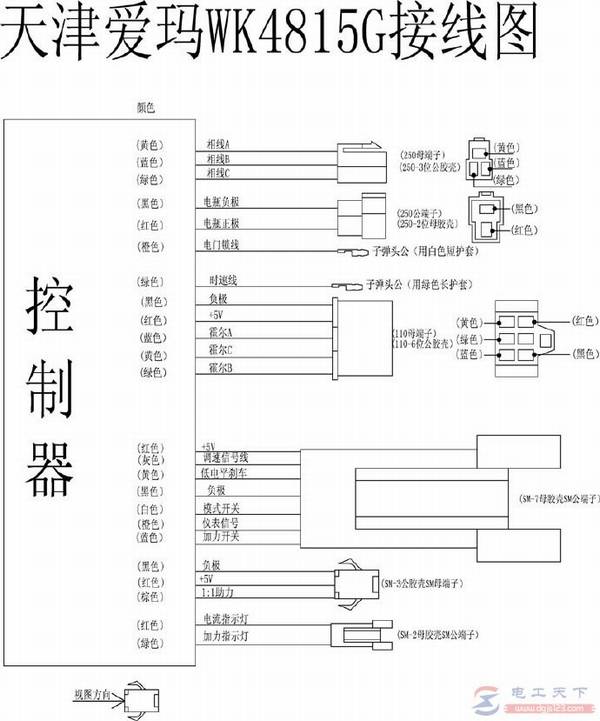

图5，天津爱玛WK4815G接线图

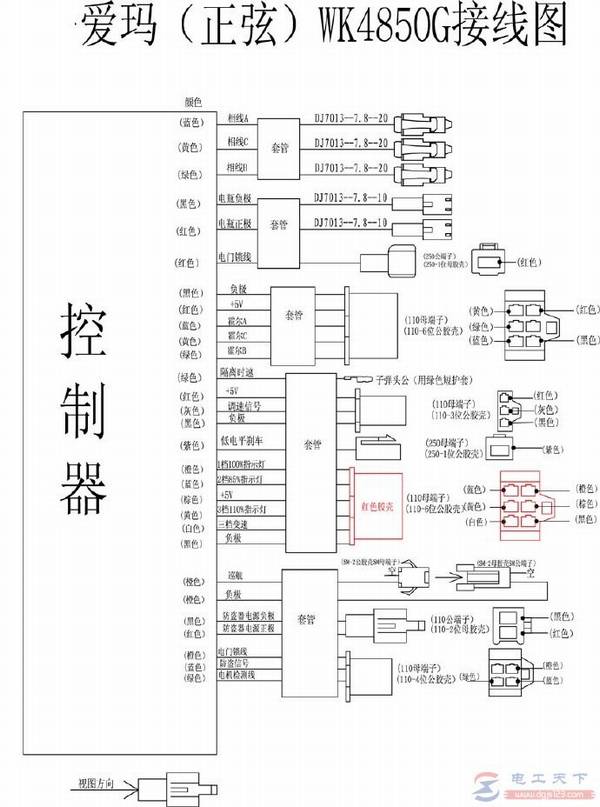

图6，爱玛（正弦）WK4850G接线图

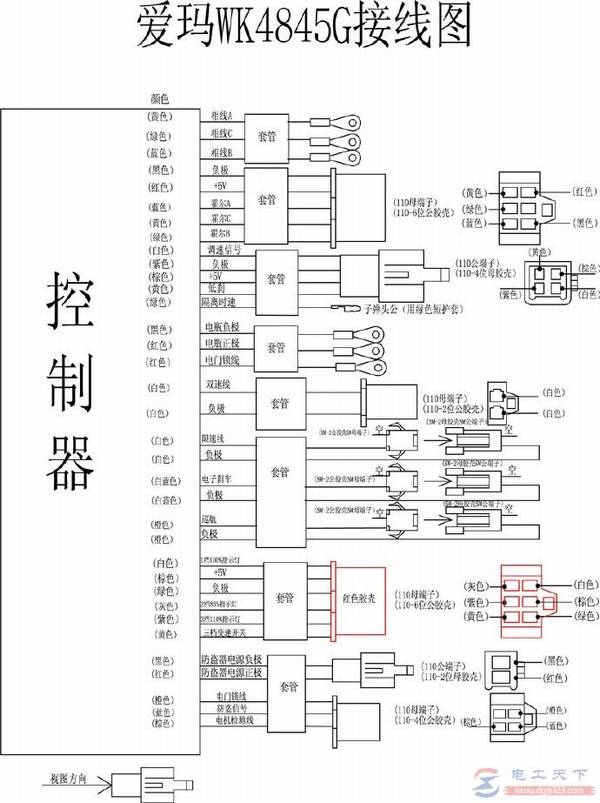

图7，爱玛WK4845G接线图

以上提供了七款爱玛电动车控制器的接线图，希望对大家有所帮助。
