有关中间继电器的接线图，常见中间继电器一般都是四对触点，可以实现常开触点到常闭触点的任一转换，这里介绍了中间继电器的工作原理与原理图、接线原理等。
中间继电器的接线图
中间继电器是低压配电系统经常用到的一种继电保护元件，该产品主要是通过触点间的转换来实现对电气设备保护的。
常见的中间继电器一般都是四对触点，可以实现常开触点到常闭触点的任一转换（如4开4闭，2开6闭等）。
一、中间继电器的工作原理
二、中间继电器原理图
中间继电器的工作原理与交流接触器基本相同，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。

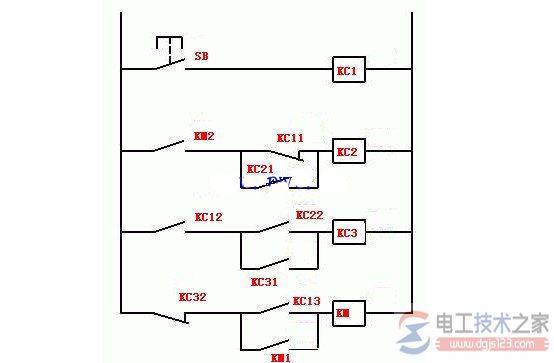

线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。如上图：其中kc11，kc22，kc33表示中间继电器，然后根据导磁体和衔铁之间的一个配合完成整个信息的传递。
来自：电工天下 www.dgjs123.com
三、中间继电器接线原理
DZ-15中间继电器接线图
如上图：DZ-15是两开两闭型的继电器，端子3和端子5，端子4和端子6是两对常闭触点，而端子7和端子9、端子8和端子10是两对常开闭点。
在正常工作情况下，继电器触点是不动作的，当某一处电流或者电压超过了所设定的定值、或者是接线接错了、就会出现触点断开转换的情况。
打个比方触点7和触点9设定的的额定电压值不能超过380v，如果超过380v，触点7和触点9的线路就会断开。即通常所说的一动开，就不会对电路造成危害了。
