电机综合保护器接线图：电机保护装置和星三角启动装置线路图

一例电机综合保护器的接线图，电机综合保护的组成：空开、温升继电器、缺相断路器，为大家提供普通的电机保护装置和星三角启动装置线路图。

电机综合保护器的接线图

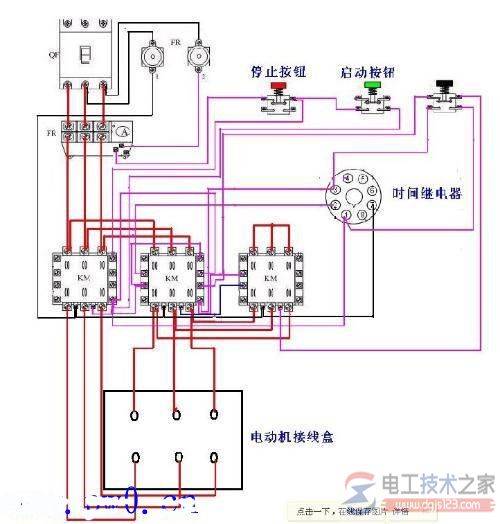

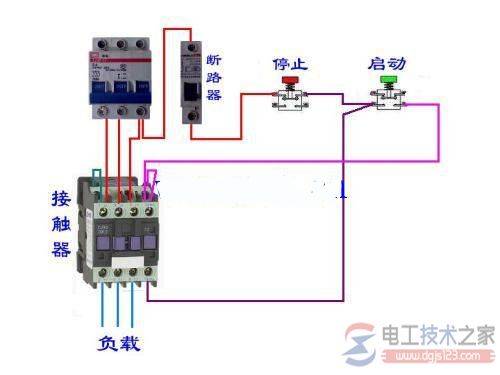

电机综合保护一般由空开、温升继电器、缺相断路器等组成，以下是一款普通的电机保护装置和星三角启动装置的线路图：
