有关吸顶灯的小知识，介绍了一款16W吸顶灯的电路图，电子吸顶灯原理与电子节能灯差不多，通过实例来分析下16W吸顶灯的电路工作原理，有需要的朋友参考下。
16W吸顶灯的电路图

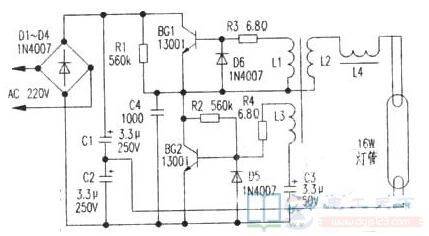

电子吸顶灯原理与电子节能灯差不多，以下是一种16W吸顶灯的电路图，见下图：
AC220V市电经D1-D4整流，C1、C2滤波。C1与C2串联，可在串联处直接抽头给灯管供电，以节省充电电容，并且降低了耐压要求。
R1为启动电阻，提供BG2导通起振所需的电压，R2是偏置电阻，由BG1、BG2及L1、L2、L3组成振荡电路，二极管D5给C3提供放电回路。
L1与L3分别连接到BG1与BG2的基极，使BG1与BG2得到正反馈电压而起振，使BG1与BG2轮流导通，在灯管两头形成高频电压使灯管点亮。
BG1与BG2使用了13001型三极管，功率偏小，如果三极管质量欠佳就容易损坏，这是这一类节能灯的常见故障。
功率较大的吸顶灯或节能灯13001三极管击穿后，可代换用13005型；另外，R1与R2电阻常有开路的情况，在检修时需要注意下。
