分享下电流互感器接线图的几种接线方法，三相四线电表接线图/接线方法，注意，各电流互感器的电流测量取样必须与其电压取样保持同相。
带电流互感器的三相四线电表的接线图
翻过接线端子盖，即可看到三相四线电表接线图。其中1、4、7接电流互感器二次侧S1端，即电流进线端; 3、6、9接电流互感器二次侧S2端，即电流出线端;2、5、8分别接三相电源;10、11是接零端。为了安全，应将电流互感器S2端连接后接地。
注意，各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。

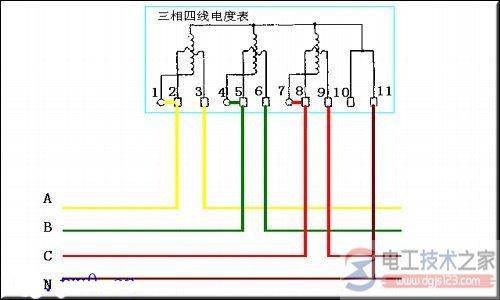

1、不带电流互感器的三相四线电表接线图
2、带电流互感器的三相四线电表接线

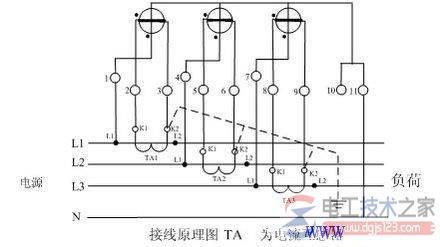

3、三相四线式(三相三元件)电度表经电流互感器接线图、原理图

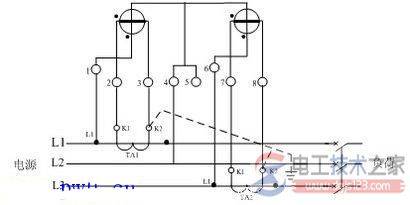

4、三相三线式(三相两元件)电度表经电流互感器接线原理图

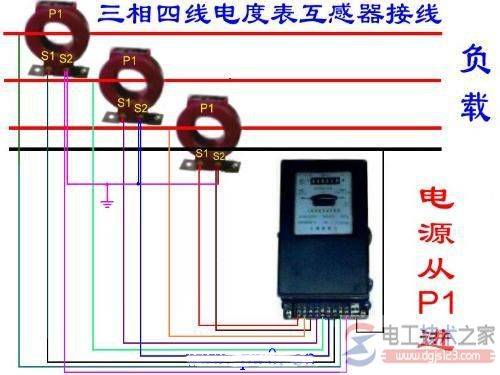

5、三相四线电表加互感器实物接线图
