有关急停按钮实物接线图的四种接线方式，一些急停按钮的实物接线图，分别为与不同的低压电器配合使用时的接线原理图，与熔断器、线圈、漏电断路器、接触器、热继电器的结合使用。
急停按钮的实物接线图
一些急停按钮的实物接线图。这里提供了四张急停按钮的实物接线图，分别为与不同的低压电器配合使用时的接线原理图。
一、急停按钮开关与熔断器，线圈，漏电断路器，接触器进行电路操作时的接线图

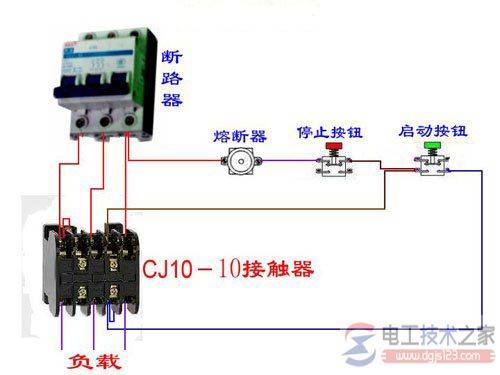

二、急停按钮开关配合熔断器，接触器时的接线图（最简单的情况）

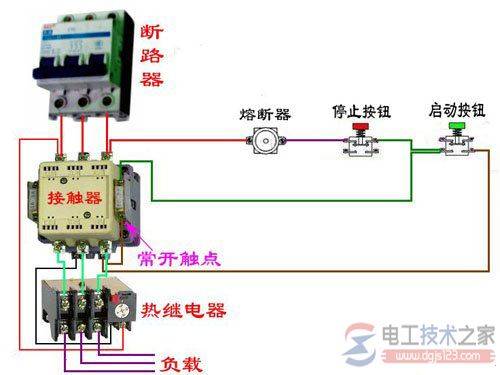

三、急停按钮，熔断器，接触器，热继电器一起使用时接线示意

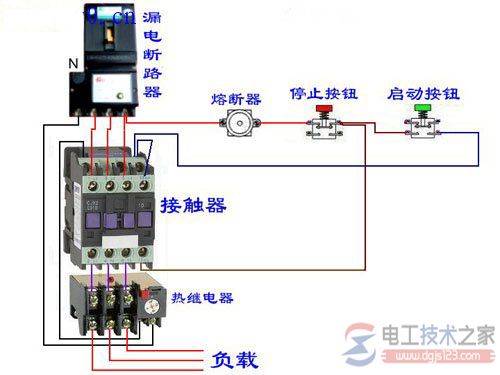

四、急停开关，漏电断路器，接触器，热继电器操作线路控制
注意，以上图片中的歌电器仅为随机选取，可以根据需要进行替换。对于按钮开关，需要根据不同的安装尺寸进行选择，如LAY3-11TS急停开关。
以上几张接线图，在实际使用时需要相互配合使用，才能形成完整的体系。
