四控开关接线图实例解析

有关四控开关的接线图，四控开关接线图里的开关不能都用单投，中间两个要用双刀双掷的开关，无双刀双掷开关可以使用双联单刀双掷开关来改。

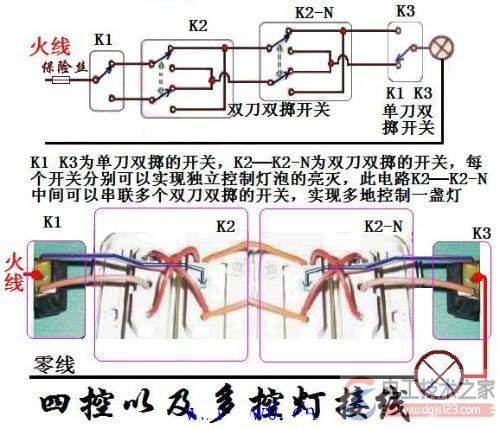

四控开关的接线图

在之前的文章中，介绍过一灯三控四控接线的实物图，从中学习与理解了一灯四控开关接线图的要诀，今天再来学习下四控开关的接线方法。

这里要说明的是：四控开关的接线图中，开关不能都用单投。

中间两个要用双刀双掷的开关，如果买不到可以使用双联单刀双掷开关来改。

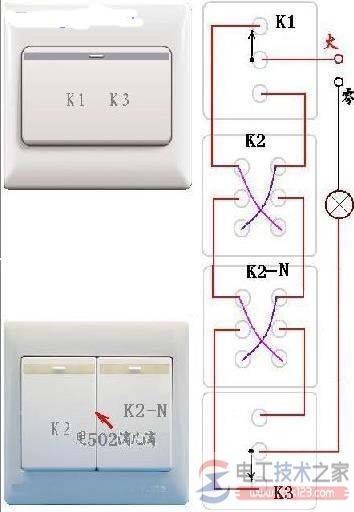

使用大板的两位单刀双投开关，在前面滴几滴502胶水就成了一个双刀双投的开关了。
